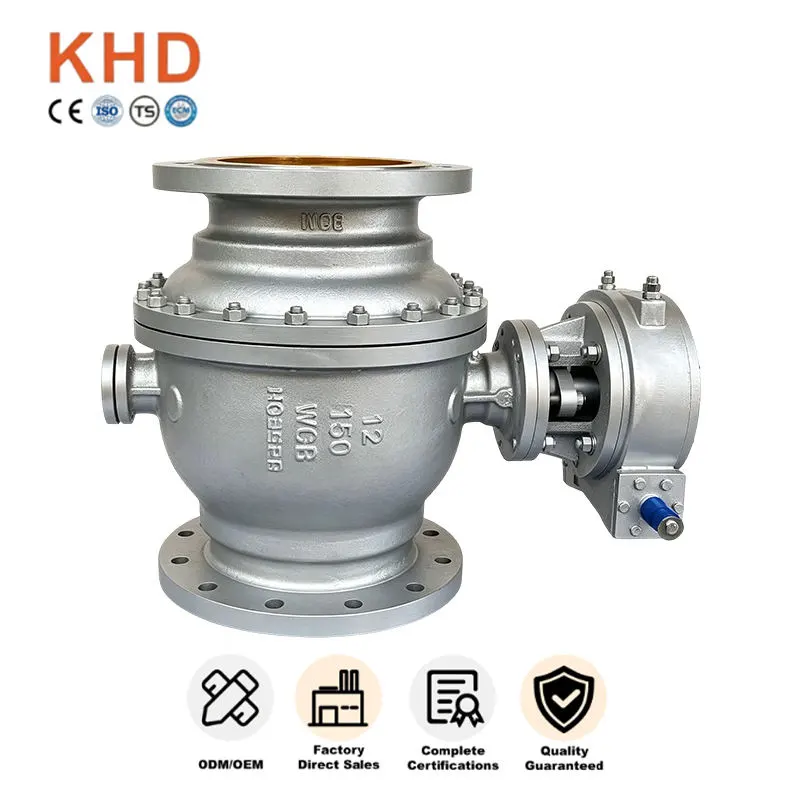

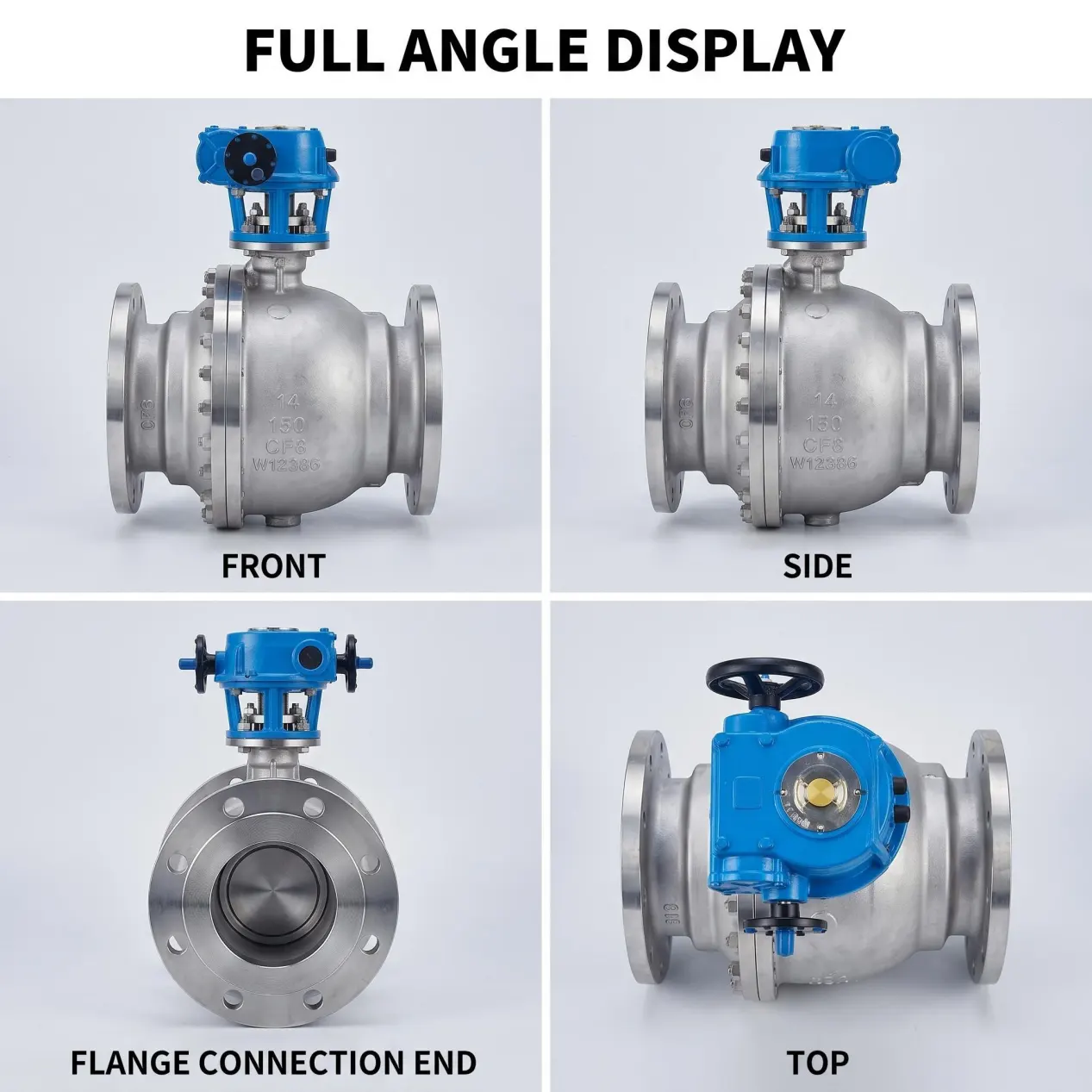

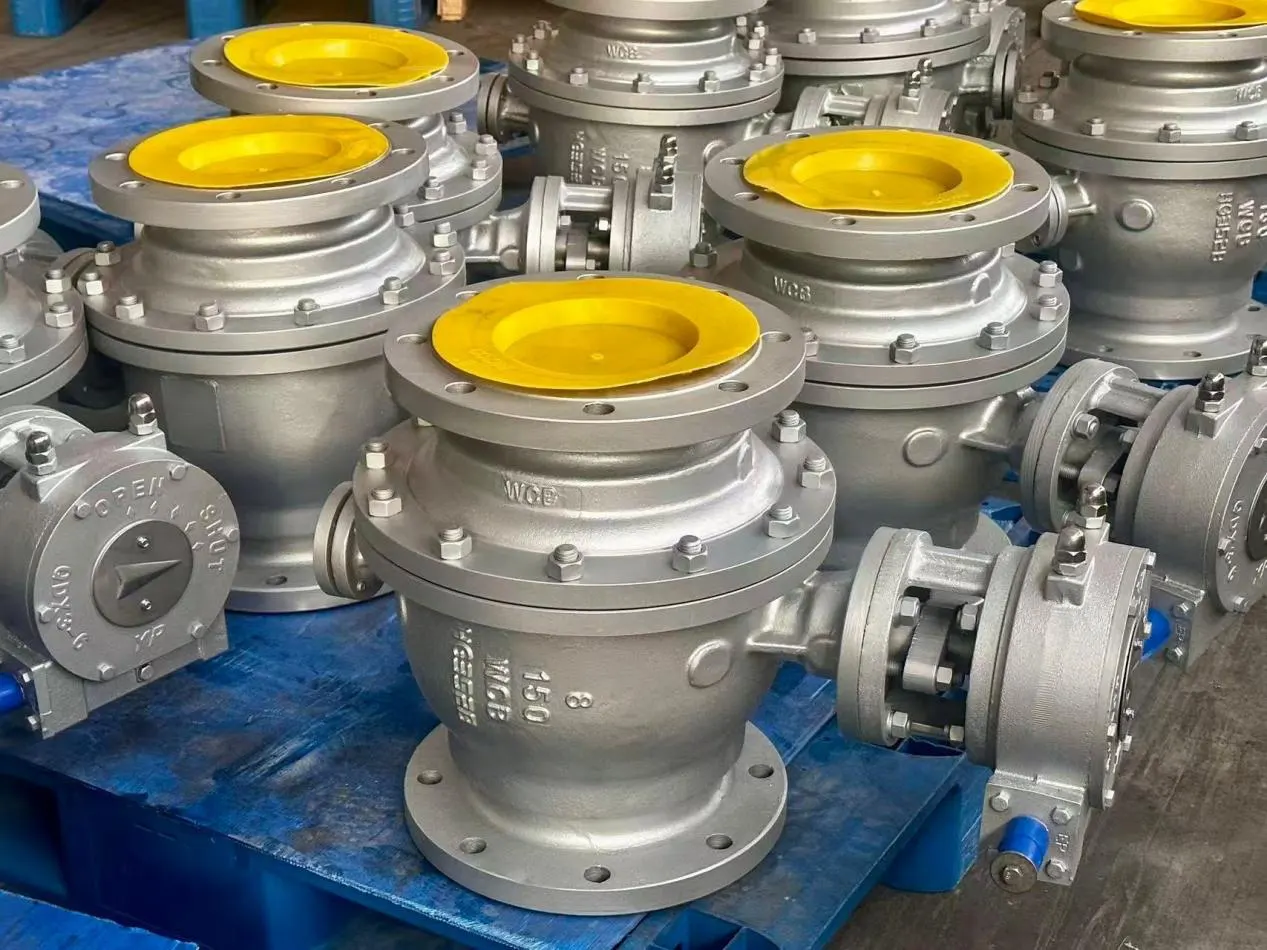

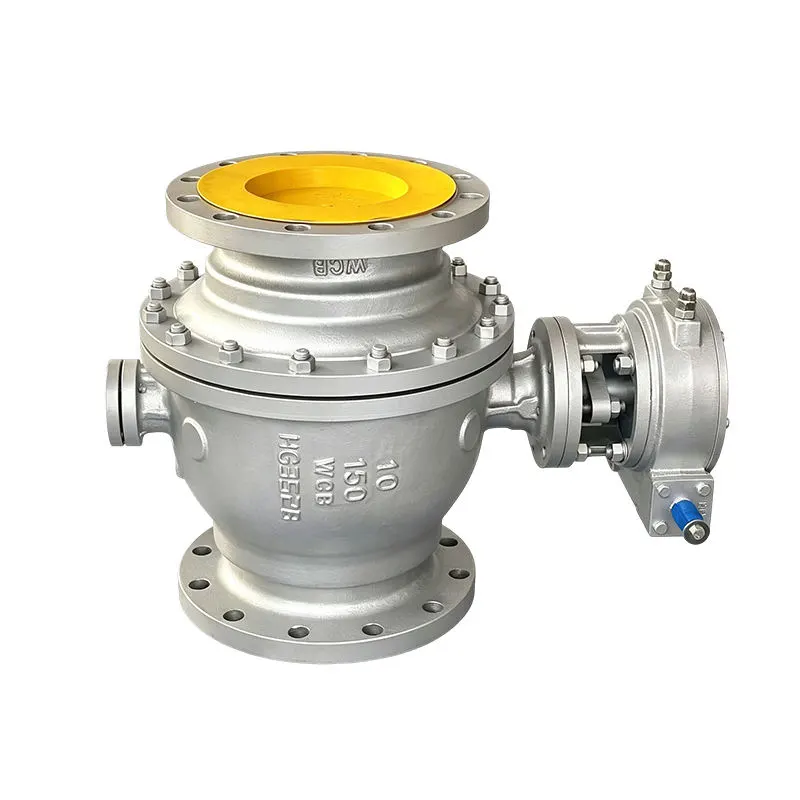

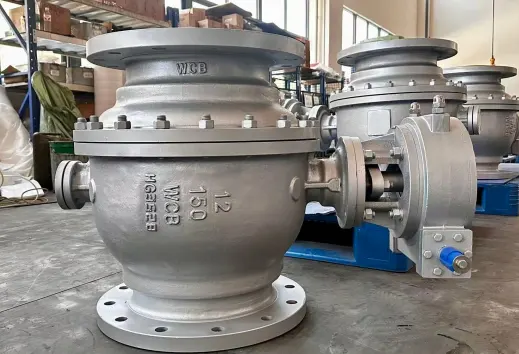

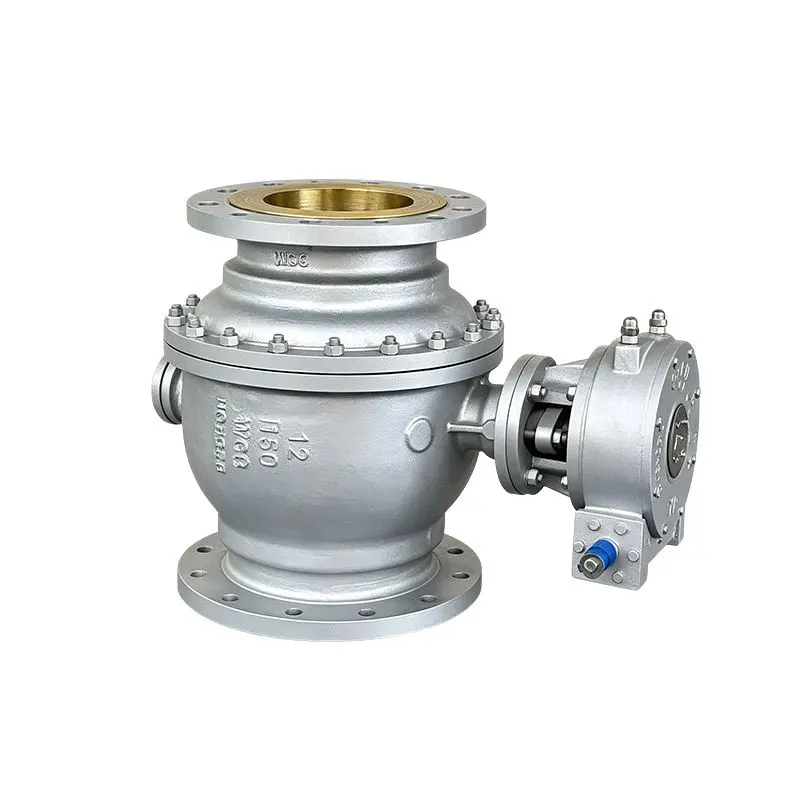

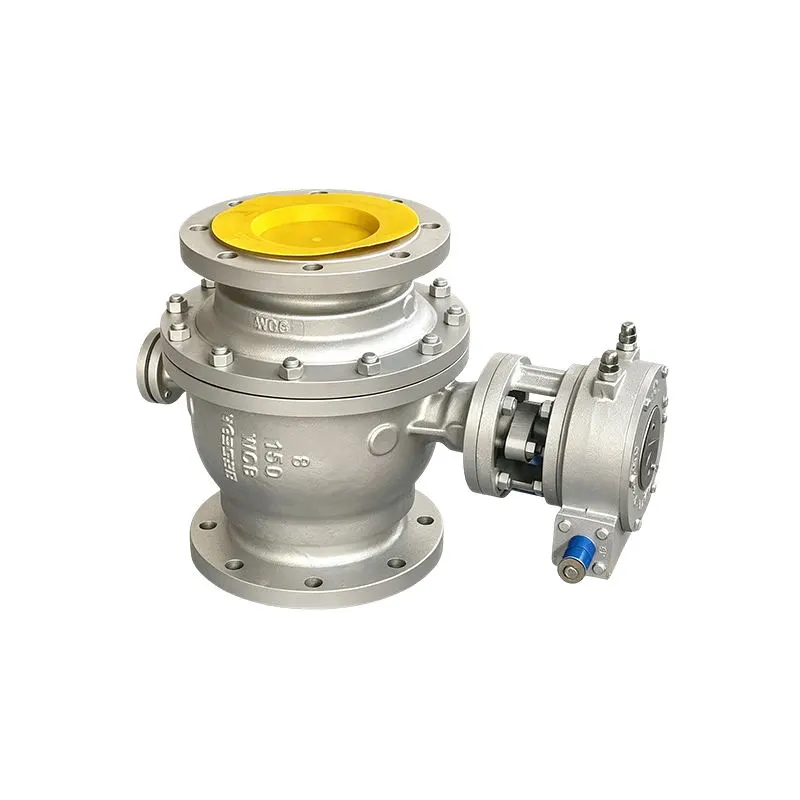

WCB kolstål fast kulventil

WCB Carbon Steel Fixed Kulventil är en tung industriventil byggd för rörledningsisolering och flödeskontroll, tillverkad av Huadu Valve Group. Den har en fast kuldesign och A216 WCB-kolstålmaterial, väl lämpad för högtryckskritiska rörledningsarbetsförhållanden.

Denna industriella ventil fungerar tillförlitligt under kontinuerlig högtrycksservice och lång drift, brett utvald för projekt där tätningssäkerhet och lång livslängd är centrala krav.

Råmaterial och strukturella fördelar

Premium A216 WCB Carbon Steel Body

WCB Carbon Steel Fixed Kulventil är gjuten av A216 WCB kolstål, vilket ger dessa kärnförtjänster:

-Hög mekanisk hållfasthet och utmärkt slagtålighet

-God temperaturanpassning mot tryckstöt och vattenslag

-Tillräcklig väggtjocklek för högtrycksservice

- Styv gjutningsinspektion för att eliminera interna och ytdefekter

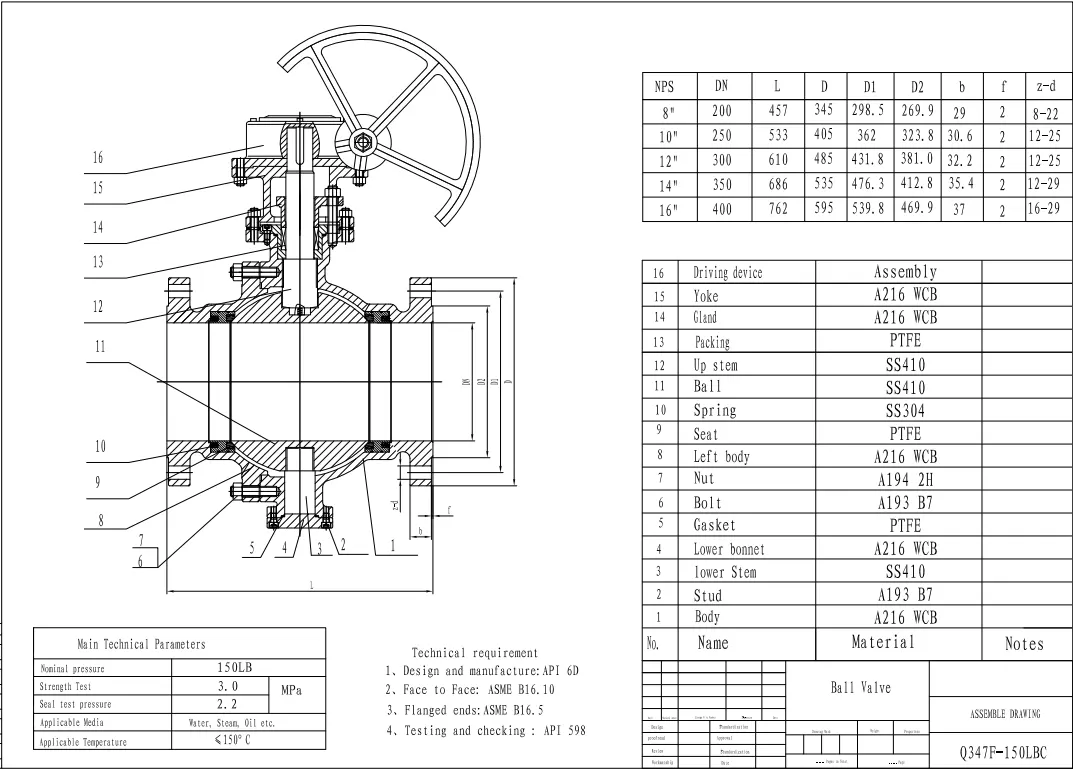

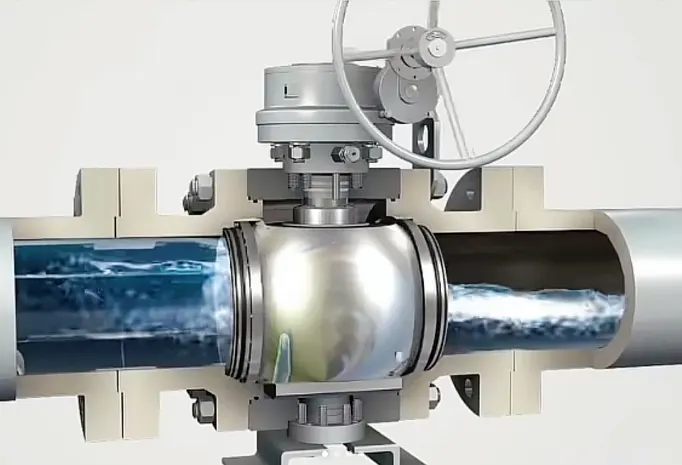

Trunnion-monterad fast kulstruktur

Till skillnad från vanliga flytande kulventiler överför vår fasta kuldesign den största delen av rörledningens tryckbelastning till övre och nedre stödaxlar. Kulan förblir låst i läge, så ventilsätena har endast minimal kontaktkraft. Det minskar avsevärt sätesnötning även vid frekventa öppna-stängningscykler under ihållande högt tryck. Stabil dubbelriktad tätning förhindrar läckage oavsett tryckriktning, vilket förbättrar systemsäkerheten för kritiska processslingor.

Optimerad tätnings- och säkerhetskonstruktion

Fjäderbelastad flytande säte är utrustad för denna WCB kolstål fast kulventil. Inbyggda fjädrar kompenserar för mindre slitage efter tusentals operationer för att upprätthålla täta avstängningsegenskaper. Anti-utblåsningsskaft fungerar som standardsäkerhetsfunktion mot plötsliga tryckspikar. Flerskiktsgrafitpackning minimerar flyktiga utsläpp runt skaftspringorna. Alla tätningskomponenter är speciellt anpassade för högtrycksmedier med medeltemperatur istället för generiska reservdelar.

Nyckelattribut

Tekniska specifikationer

Standardparametrar

Storlek: DN50-DN1200

Tryckklass: Klass150-Klass2500

Material: A216 WCB kolstål

Struktur: Tappmonterad fast kulventil

Temperaturområde: -29 ℃ ~ 425 ℃

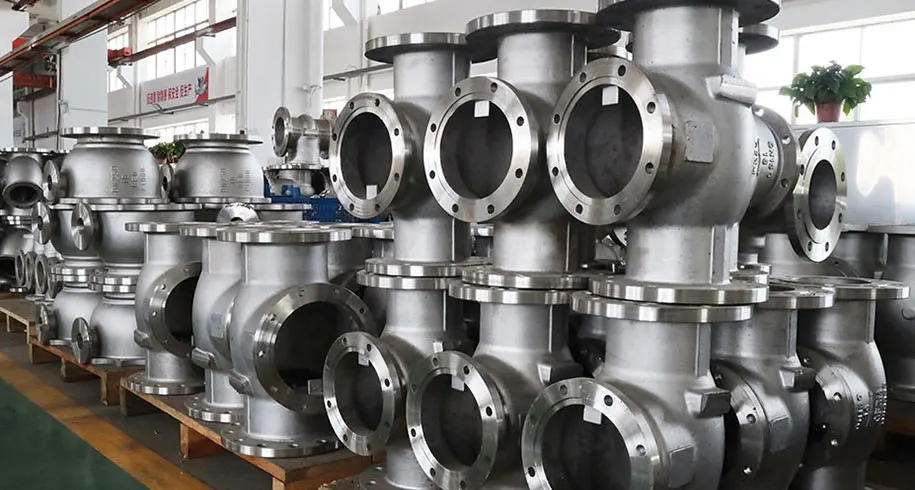

Tillverkningsprocess

WCB kolstål fast kulventil går igenom:

- Kvalificerad A216 WCB gjutning produktion

- Värmebehandling för stabil materialegenskap

- CNC precisionsbearbetning för tätningsytor

- Montering med matchade tätnings- och ställdonkomponenter

Prestandafunktioner

- Lågt slitagetappstruktur för frekvent cykling

- Pålitlig dubbelriktad tät avstängning

- Låg frekvens av sätesfel under kontinuerligt högt rörledningstryck

- Kompatibel med flera ställdonalternativ: manuell växel, pneumatisk, elektrisk

- Designad för full-öppen/full-stäng isoleringstjänst

Användningsområden

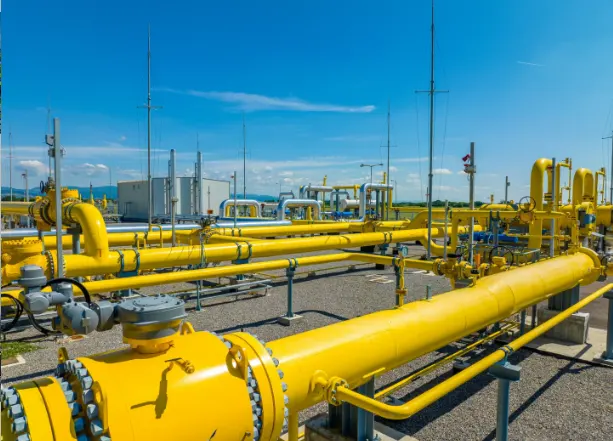

Olje- och gasindustrin

WCB Carbon Steel Fixed Kulventil används allmänt i:

- Huvudledningar för överföring av naturgas

- Processlinjer för oljeraffinaderi

- Överföringsanläggningar för råolja

- Rörsystem för gasuppsamlingsstation

Petrokemisk industri

- Högtrycksslingor för petrokemiska processer

- Processenhets huvudisoleringsrörledningar

- Medeltemperatur, icke-korrosiva och mild-korrosiva vätskekretsar

Kraftindustri

- Kraftverks huvudprocessrör

- Slingsystem för tunga industrianläggningar

Allmänna industriprojekt

- Nybyggda EPC-projektpipelinepaket

- Befintlig ledningsrenovering & ombyggnadsarbete

- Industrianläggningar med svår underhållstillgång och höga säkerhetskrav

Kvalitetskontroll & Projektupphandlingsstöd

Som en certifierad ventiltillverkare med ISO-, CE- och API-certifikat genomgår varje WCB kolstål fast kulventil fullständiga fabrikstester före leverans, inklusive hydrostatisk skaltest, sätesförseglingstest och dimensionsinspektion. Fullständig testning implementeras för tunga ventiler av stor storlek utan provtagningsinspektion. Råmaterialverifiering, gjutinspektion, monteringsövervakning och färdig ventiltestning går igenom hela produktionsarbetsflödet. Materialprovningscertifikat och inspektionsrapporter kan tillhandahållas för inlämnande av anbud och godkännande på plats.

Flexibla konfigurationsalternativ är tillgängliga beroende på arbetsförhållandena på plats, som täcker olika tryckkvaliteter, tätningsmaterialkombinationer och flera driftlägen. Flexibel MOQ stöder provtestning, lagerförsörjning i små partier och stora bulkprojektordrar. Huadu Valve Groups WCB fasta kulventiler exporteras globalt och får återkommande beställningar från industrikunder över hela världen.

Hur är sätet och skafttätningen byggd för hållbarhet i verkligheten?

Vi använder fjäderbelastad flytande sätesdesign för denna fasta kulventil. Invändiga fjädrar håller sätet pressat mot kulytan. När mindre slitage inträffar efter tusentals operationer kan fjädrarna kompensera för små luckor och bibehålla god tätningsprestanda över tiden. Anti-utblåsningsstamstruktur är inbyggd som standard säkerhetsfunktion. Under oväntade tryckspikar i rörledningen förhindrar den stammen från att blåsa ut. Flerlagersgrafitpackning är monterad för skaftförsegling, för att stoppa små flyktiga utsläpp runt skaftgapet. Dessa tätningsdelar är inte generiska billiga reservdelar; de är valda för att passa högt tryck och medeltemperaturer.
