Vad gör klotventiler nödvändiga för frekvent växling och flödesjustering?

Inuti en kemisk bearbetningsanläggning cirkulerar en ångtemperaturkontrollslinga dussintals gånger varje dag. Operatören justerar ventilen, temperaturen stabiliseras och cykeln upprepas. Vid första anblicken verkar detta rutinmässigt – tills en ventil går sönder efter sex månaders drift, vilket tvingar fram en kostsam anläggningsstängning. Grundorsaken? En slussventil installerades där enklotventilborde ha varit. Gateventiler, även om de är utmärkta för isolering, är inte konstruerade för frekvent strypning. Den upprepade moduleringen sliter ojämnt på tätningsytorna, vilket leder till läckage och eventuellt fel. Detta är den typ av misstag som kan undvikas genom att förstå de grundläggande styrkorna hos olika ventilkonstruktioner.

Globeventiler har förtjänat sitt rykte som arbetshästen för flödeskontroll. De är speciellt konstruerade för applikationer som kräver frekvent drift och exakt flödesjustering. Hemligheten ligger i deras distinkta design: en skiva som rör sig vinkelrätt mot flödesbanan, ett säte som ger en tät tätning och en flödesbana som skapar ett tryckfall som är idealiskt för strypning. Till skillnad från slussventiler, som är konstruerade för att vara helt öppna eller helt stängda, är klotventiler byggda för att modulera. De erbjuder utmärkta tätningsegenskaper, ett brett utbud av flödeskontrollfunktioner och förmågan att motstå slitaget vid frekvent cykling. Den här artikeln kommer att utforska designprinciperna, prestandaegenskaperna och urvalskriterierna som gör klotventiler oumbärliga i industrier som sträcker sig från kraftgenerering till petrokemisk bearbetning.

Innehållsförteckning

• 1. Vad är en klotventil och hur fungerar den?
• 2. Varför gynnar Globe Valve Design frekvent drift?
• 3. Hur uppnår Globe Valve exakt flödesjustering?
• 4. Vilka tekniska specifikationer definierar en högkvalitativ klotventil?
• 5. Hur jämförs Globe Valve med andra ventiltyper för strypning?
• 6. Vilka underhållsmetoder förlänger livslängden för kloventilen?
• 7. Vanliga frågor (FAQ)
• 8. Slutsats

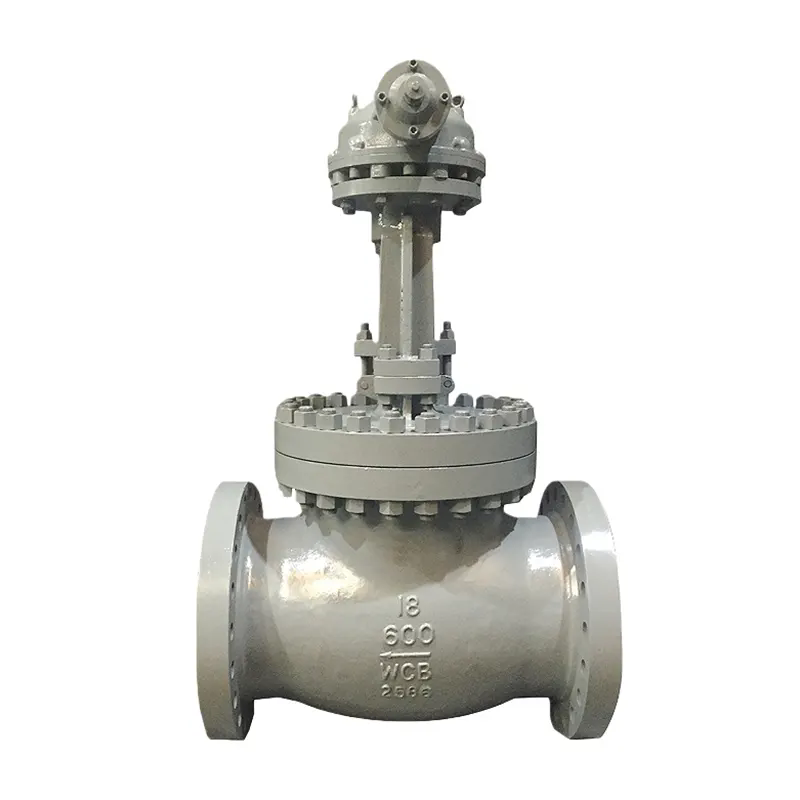

1. Vad är en klotventil och hur fungerar den?

En klotventil är en linjär rörelseventil som används för att starta, stoppa och reglera flödet i ett rörsystem. Dess namn kommer från den sfäriska formen på kroppen, som innehåller de inre komponenterna. Det avgörande kännetecknet för en klotventil är dess skiva och säte, som är placerad vinkelrätt mot flödesvägen. När ventilen öppnas, rör sig skivan upp och bort från sätet, vilket skapar ett gap genom vilket vätskan strömmar. När den är stängd sitter skivan stadigt mot sätet, vilket skapar en tät tätning. Denna vinkelräta rörelse är det som skiljer en klotventil från en slussventil, där ventilen rör sig parallellt med flödet.

För att förstå hur en klotventil fungerar, föreställ dig en kran i ditt hem. När du vrider på handtaget rör sig en gummibricka upp och ner mot ett metallsäte och kontrollerar vattenflödet. Detta är i huvudsak samma princip. En klotventil använder en gängad spindel (eller en icke-stigande spindel) för att omvandla rotationsrörelse från handratten till linjär rörelse. När handratten vrids roterar skaftet, vilket gör att skivan rör sig uppåt eller nedåt. Skivans läge bestämmer storleken på flödesöppningen, vilket i sin tur bestämmer flödet. Vätskan kommer in i ventilkroppen, passerar genom sätesöppningen och lämnar den andra sidan. Förändringen i flödesriktningen - vätskan måste göra en 90-graders varv när den passerar - skapar tryckfallet som gör klotventiler utmärkta för strypning.

Designen av en klotventil är inte ett enda, monolitiskt koncept. Det finns flera varianter, inklusive T-mönster, Y-mönster och vinkelklotventiler. T-mönstret är det vanligaste, med inlopp och utlopp i en rak linje. Y-mönstret har en skaft som är vinklad i 45 grader mot flödesvägen, vilket ger ett lägre tryckfall och bättre flödesegenskaper. Vinkelklotventilen har inlopp och utlopp i 90 graders vinkel, vilket gör den lämplig för applikationer där utrymmet är begränsat eller där flödet behöver ändra riktning.Huadu Valve Group Co., Ltd.tillverkar ett komplett utbud av Globe Valve-konfigurationer, vilket gör att ingenjörer kan välja den optimala designen för sin specifika applikation.

2. Varför gynnar Globe Valve Design frekvent drift?

När en ventil utsätts för frekvent drift är det primära problemet slitage. Varje gång ventilen öppnas eller stängs kommer tätningsytorna i kontakt, vilket skapar friktion. Med tiden kan denna friktion erodera tätningsytorna, vilket leder till läckage. Designen av en klotventil är speciellt framtagen för att minimera detta slitage. Nyckeln till dess hållbarhet ligger i hur disken och sätet samverkar. I en klotventil styrs skivan av skaftet, vilket säkerställer att den ligger perfekt i linje med sätet varje gång den stängs. Denna exakta inriktning förhindrar att skivan skaver mot sätet i en vinkel, vilket skulle orsaka ojämnt slitage.

En annan fördel är den självrengörande effekten av en klotventil. När vätskan passerar genom ventilen flyter den över sätesytorna. Detta flöde, särskilt vid höga hastigheter, hjälper till att tvätta bort alla partiklar eller avlagringar som kan samlas på sätet. Denna självrengörande åtgärd är en kritisk faktor för att förlänga ventilens livslängd, särskilt i applikationer med smutsiga eller förorenade vätskor. Däremot har en slussventil en annan dynamik. När en slussventil är delvis öppen passerar flödet över grinden och sätet, vilket orsakar snabb erosion. Det är därför slussventiler inte är lämpliga för strypning. Globventilen, å andra sidan, är utformad med en flödesbana som leder vätskan bort från sätesytorna, vilket minskar erosion. Detta är ett resultat av flödesgeometrin: vätskan kommer in i ventilen, ändrar riktning och går sedan ut, och sätesytorna är placerade för att minimera påverkan av flödet.

Vår fabrik på Huadu Valve Group Co., Ltd. har utfört omfattande slitagetester på olika ventilkonstruktioner. I ett test som simulerade 10 000 fullslagsoperationer under ångförhållanden med hög temperatur, bibehöll en standard Globe Valve sin tätning utan mätbart läckage, medan en slussventil under samma förhållanden uppvisade betydande slitage och läckage efter bara 1 000 cykler. Dessa testdata understryker Globe-ventilens överlägsenhet för frekvent drift. Disk- och sätesmaterialen spelar också en avgörande roll. I applikationer med hög temperatur erbjuder en klotventil med en Stellite-skiva och ett säte av härdat rostfritt stål exceptionell slitstyrka. Stellite-beläggningen ger en tuff, slitstark yta som tål de upprepade stötarna av frekvent cykling. På samma sätt, för korrosiva applikationer, erbjuder en klotventil med en Monel-skiva och säte utmärkt motståndskraft mot kemiska angrepp. På Huadu Valve Group erbjuder vi ett brett utbud av trimmaterial för att matcha de specifika kraven för din applikation.

3. Hur uppnår Globe Valve exakt flödesjustering?

Exakt flödesjustering är kärnfunktionen hos en klotventil. Till skillnad från en enkel isoleringsventil är en klotventil utformad för att vara delvis öppen, vilket ger ett kontrollerat motstånd mot flöde. Förmågan att styra flödet härleds från förhållandet mellan skivans position och flödesarean. När skivan lyfts från sätet ökar flödesytan. Förhållandet är dock inte linjärt; den styrs av geometrin på skivan och sätet. Detta icke-linjära förhållande möjliggör fin kontroll över ett brett spektrum av flödeshastigheter. Det är därför en klotventil ofta är den valda ventilen för att modulera styrningen.

Flödeskarakteristiken för en klotventil beskrivs ofta av dess "flödeskarakteristiska kurva". Det finns tre primära typer: linjär, lika procentandel och snabböppning. En linjär karakteristik innebär att flödet är direkt proportionellt mot ventilens slaglängd. En öppning på 10 % ger 10 % av det maximala flödet. Denna egenskap är idealisk för applikationer där tryckfallet över ventilen är konstant. En lika procentuell karakteristik innebär att varje steg av ventilslag ökar flödet med en fast procentandel av det aktuella flödet. Ett slag på 10 % kan öka flödet med 20 %. Denna egenskap är idealisk för applikationer där tryckfallet varierar, eftersom det ger en mer stabil kontroll. En snabböppnande egenskap innebär att ventilen ger en stor förändring i flödet för en liten initial rörelse, vilket gör den lämplig för applikationer som kräver snabb respons.

För att illustrera vikten av att välja rätt flödeskarakteristik, överväg ett kontrollsystem för ångtemperatur. Systemet använder en klotventil för att reglera flödet av ånga till en värmeväxlare. Om systemet använder en linjär klotventil kommer temperatursvaret att vara linjärt. Men om systemet arbetar med ett varierande tryckfall, kan en linjär klotventil ge instabil kontroll. En klotventil med lika stor andel skulle ge mer stabil kontroll. Vår fabrik på Huadu Valve Group Co., Ltd. erbjuder klotventiler med olika skivformer för att ge olika flödesegenskaper, och vårt ingenjörsteam kan hjälpa dig att välja rätt. Valet av flödeskarakteristik är ett nyckelelement i systemdesignen och vårt team kan ge vägledning om det optimala valet för just din applikation.

Precisionen hos en klotventil förbättras också genom användningen av en lägesställare. En lägesställare är en anordning som tar emot en styrsignal och justerar ventilläget för att uppnå önskat flöde. Lägesställaren ser till att ventilen öppnar till det exakta läget som krävs, även vid förändrade driftsförhållanden. Detta är särskilt viktigt i applikationer som kräver hög noggrannhet, såsom kemikaliedosering eller temperaturkontroll. Genom att välja en klotventil med en högkvalitativ lägesställare kan ingenjörer uppnå en flödesregleringsnoggrannhet på +/- 1 %.

4. Vilka tekniska specifikationer definierar en högkvalitativ klotventil?

När man väljer en klotventil måste ingenjörer noggrant utvärdera en rad tekniska specifikationer. Dessa parametrar definierar ventilens prestanda, hållbarhet och lämplighet för applikationen. De primära specifikationerna inkluderar: ventilstorlek (nominell rörstorlek, NPS), tryckklass (klass), temperaturområde, ändanslutningar, husmaterial, trimmaterial och flödeskarakteristik. Var och en av dessa parametrar måste matchas till de specifika kraven i processen. Ventilstorleken bestämmer ventilens flödeskapacitet. En ventil som är för liten kommer att begränsa flödet, medan en ventil som är för stor blir dyrare och kanske inte ger tillräcklig kontroll.

Tryckklassificeringen, vanligtvis betecknad som en klass (Klass 150, Klass 300, Klass 600, etc.), definierar det maximala tryck som ventilen kan motstå vid en given temperatur. För högtryckstillämpningar krävs en klotventil av klass 600 eller högre. Temperaturintervallet bestäms av konstruktionsmaterialen. För applikationer med hög temperatur (över 425°C) krävs en ventil med en gjutstålkropp och en hård yta. För kryogena applikationer krävs en ventil med en kropp av rostfritt stål och en speciell lågtemperaturtrim. Ändanslutningarna är det sätt med vilket ventilen fästs i rörsystemet. De vanligaste typerna är flänsändar, gängade ändar och svetsade ändar. Flänsade ändar är de mest mångsidiga och används i de flesta applikationer. Gängade ändar används för mindre ventiler och lägre tryck, medan svetsade ändar används för högtrycks- och högtemperaturapplikationer.

På Huadu Valve Group Co., Ltd. tillverkar vi Globe Valve i ett brett utbud av material och konfigurationer. Våra standardklotventilhus finns i gjutjärn, segjärn, gjutstål, rostfritt stål och högtemperaturlegeringar. Kläderna finns i en mängd olika material, inklusive 13 % krom rostfritt stål, Stellite och Monel. Tabellen nedan ger en sammanfattning av de viktigaste tekniska specifikationerna för våra mest populära Globe Valve-modeller.

5. Hur jämförs Globe Valve med andra ventiltyper för strypning?

När en ingenjör konstruerar ett system som kräver exakt flödeskontroll är den första frågan ofta: "Vilken typ av ventil är bäst för denna applikation?" Medan många ventiltyper kan användas för strypning, är klotventilen vanligtvis det föredragna valet. För att förstå varför är det bra att jämföra klotventilen med andra vanliga ventiltyper: grindventiler, kulventiler och vridspjällsventiler. Var och en har sina egna styrkor och svagheter, och valet beror på applikationens specifika krav.

Grindventiler är i första hand konstruerade för on/off service. De är inte lämpliga för strypning. När en slussventil är delvis öppen orsakar höghastighetsflödet över dörren och sätet snabb erosion och slitage. Slidventilen är inte heller konstruerad för frekvent drift; grindens glidande rörelse kan leda till gnagande och gripande. I en klotventil är flödesvägen utformad för att minimera slitage under strypning, vilket gör den lämplig för modulering av service. För applikationer som kräver frekvent strypning är en Globe Valve det överlägsna valet. Kulventiler är en annan vanlig ventiltyp. De erbjuder utmärkt avstängningsförmåga och finns i en rad olika utföranden. Kulventiler har dock ett mer begränsat område för flödeskontroll, och deras flödeskarakteristika är vanligtvis snabböppnande, vilket inte är idealiskt för exakt strypning. I en klotventil är flödeskarakteristiken mer linjär eller lika procentuell, vilket ger bättre kontroll.

Vridspjällsventiler används ofta för applikationer med stor diameter. De är kompakta, lätta och kostnadseffektiva. Men de är i allmänhet inte lika exakta som Globe Valves för strypning. Fjärilsventilens reglerkarakteristik är icke-linjär, och den kan vara utsatt för kavitation och erosion vid höga differenstryck. Globe Valve, med sin robusta design och breda utbud av flödesegenskaper, är det föredragna valet för krävande strypningstillämpningar. Tabellen nedan ger en jämförelse av nyckelfunktionerna hos klotventiler, slussventiler, kulventiler och vridspjällsventiler för strypningstillämpningar.

6. Vilka underhållsmetoder förlänger livslängden för kloventilen?

Inte ens den högsta kvalitetsklotventilen fungerar tillförlitligt utan korrekt underhåll. Regelbunden inspektion och service är avgörande för att förhindra oväntade fel och för att förlänga ventilens livslängd. Det första steget i ett underhållsprogram är en regelbunden visuell inspektion. Ventilen bör kontrolleras för externa läckor, såsom läckor från spindeltätningen eller huspackningen. Ventilen bör också kontrolleras för ovanligt ljud eller vibrationer under drift, vilket kan indikera ett problem med de interna komponenterna. Ett bra underhållsprogram inkluderar ett planerat schema för demontering och inspektion av de interna komponenterna.

När en klotventil tas isär bör skivan och sätet inspekteras för slitage, gropbildning eller korrosion. Om skivan eller sätet är slitet kan det ofta repareras genom lappning eller slipning. Lappning är en process där man använder en slippasta för att polera tätningsytorna. Detta kan återställa ventilens tätningsprestanda utan att byta ut skivan eller sätet. Skaftet bör inspekteras för slitage eller skador. Förpackningen bör inspekteras för läckor. Om packningen läcker kan den dras åt eller bytas ut. Packboxen bör kontrolleras för korrekt inriktning. Packningen ska dras åt med rätt vridmoment. För hårt åtdragning av packningen kan orsaka skaftskador och öka friktionen. Underåtdragning kommer att orsaka läckage.

I vår fabrik hos Huadu Valve Group Co., Ltd. har vi sett en klotventil som, med korrekt underhåll, kan ge årtionden av service. En kund, ett kraftverk, hade en Globe Valve som hade varit i drift i 35 år. Ventilen demonterades årligen, inspekterades och tätningsytorna lappades efter behov. Ventilen hade aldrig krävt en större översyn. Detta är ett exceptionellt fall, men det illustrerar poängen att med rätt skötsel kan en Globe Valve ge en lång livslängd. Vi rekommenderar ett minimiunderhållsschema med en årlig visuell inspektion och en fullständig demonteringsinspektion vart 3-5 år, beroende på serviceförhållandena.

Tabellen nedan sammanfattar rekommenderade underhållsmetoder för en klotventil.

7. Vanliga frågor (FAQ)

Fråga 1: Varför är en klotventil att föredra framför en slussventil för stryptillämpningar?

Svar: En klotventil är att föredra framför en slussventil för strypning eftersom dess design är speciellt konstruerad för att modulera flödet. Skivan på en klotventil rör sig vinkelrätt mot sätet, vilket möjliggör exakt kontroll av flödesområdet. Flödesvägen skapar också ett tryckfall som gör strypningen mer effektiv. En slussventil är däremot konstruerad för helt öppen eller helt stängd service. När en slussventil är delvis öppen orsakar höghastighetsflödet över grinden och sätet snabb erosion, vilket leder till läckage och fel. Vår fabrik hos Huadu Valve Group Co., Ltd. tillverkar Globe Valve speciellt utformad för strypningstillämpningar.

Fråga 2: Vad är skillnaden mellan linjära och lika procentuella flödeskarakteristika?

Svar: En linjär flödeskarakteristik betyder att flödet är direkt proportionellt mot ventilens slaglängd. En öppning på 10 % ger 10 % av det maximala flödet. Denna egenskap är idealisk för applikationer där tryckfallet över ventilen är konstant. En lika procentuell flödeskarakteristik innebär att varje steg av ventilslag ökar flödet med en fast procentandel av det aktuella flödet. Ett slag på 10 % kan öka flödet med 20 %. Denna egenskap är idealisk för applikationer där tryckfallet varierar, eftersom det ger en mer stabil kontroll. Våra Globe Valve-produkter erbjuder båda egenskaperna, och vårt tekniska team kan hjälpa dig att välja rätt för din applikation.

Fråga 3: Hur kan jag avgöra om min klotventils tätning går sönder?

Svar: De vanligaste tecknen på en bristande tätning är externt läckage och oförmåga att stänga av flödet helt. Om du ser att vätska droppar från ventilskaftet eller runt motorhuven, är packningen eller tätningen sannolikt äventyrad. Dessutom, om ventilen inte kan uppnå en tät avstängning, är skivan och sätet förmodligen slitna eller skadade. I vissa fall kan en förändring av det manövermoment som krävs för att manövrera ventilen också indikera ett problem. Regelbunden visuell inspektion och funktionstestning är de bästa sätten att upptäcka en bristande tätning innan den leder till ett större problem.

Fråga 4: Kan en klotventil användas för ångservice?

Svar: Ja, klotventiler används ofta för ångservice. Ventilen måste dock väljas korrekt för de specifika temperatur- och tryckförhållandena. För ångservice vid hög temperatur rekommenderas en klotventil med en kropp av gjutet stål och en hård yta (som Stellite). Stellite-beläggningen ger exceptionell slitstyrka och kan motstå ångflödet med hög hastighet. Vår fabrik hos Huadu Valve Group Co., Ltd. tillverkar Globe Valve speciellt för ångservice, med en rad kropps- och trimmaterial för att passa olika driftsförhållanden.

Fråga 5: Vad är den typiska livslängden för en klotventil?

Svar: Livslängden för en klotventil beror på flera faktorer, inklusive driftsförhållandena, driftfrekvensen och kvaliteten på underhållet. Vid måttlig service med regelbundet underhåll kan en klotventil hålla i 20-30 år eller mer. Vid svåra användningar, som applikationer med hög temperatur eller högt tryck med frekvent cykling, kan ventilen behöva inspekteras och repareras oftare. Med korrekt underhåll, inklusive regelbunden lappning av sätesytorna och byte av packningen, kan en Globe Valve ge en lång, pålitlig livslängd. Vår fabriks Globe Valve-produkter är designade för lång livslängd och minimalt underhåll.

8. Slutsats

Globventiler är det väsentliga valet för applikationer som kräver frekventa omkopplingar och exakt flödesjustering. Deras distinkta design, med en skiva som rör sig vinkelrätt mot sätet, ger överlägsen tätning och slitstyrka jämfört med andra ventiltyper. Flödesvägen skapar ett kontrollerat tryckfall, vilket gör dem idealiska för strypning. Tillgängligheten av olika flödeskarakteristika, såsom linjär och lika procentandel, möjliggör exakt kontroll över ett brett spektrum av flödeshastigheter. Det breda utbudet av material och konfigurationer säkerställer att en klotventil kan väljas för att möta de specifika kraven för alla applikationer, från högtemperaturångservice till kryogena förhållanden.

Nyckeln till att maximera prestanda och livslängd för en klotventil är korrekt val och underhåll. Genom att noggrant utvärdera de tekniska specifikationerna, inklusive ventilstorlek, tryckklassning, temperaturområde och trimmaterial, kan ingenjörer säkerställa att ventilen är anpassad till applikationen. Ett regelbundet underhållsprogram, inklusive visuella inspektioner och periodisk demontering och renovering, kommer att förlänga ventilens livslängd och förhindra oväntade fel. På Huadu Valve Group Co., Ltd. har vi åtagit oss att tillhandahålla högkvalitativa Globe Valve-produkter och expertteknisk support för att hjälpa våra kunder att optimera sin verksamhet. Vårt omfattande utbud av Globe Valve-produkter och vårt team av erfarna ingenjörer är redo att hjälpa dig med dina specifika applikationskrav.

Kontakta Huadu Valve Group Co., Ltd. idagför att diskutera dina Globe Valve-krav och upptäcka hur våra lösningar kan förbättra tillförlitligheten och effektiviteten hos dina flödeskontrollsystem.
