Artikelsammanfattning: A Hård tätning klotventilär designad för industriella rörsystem där tillförlitlig avstängning, exakt flödesreglering, hög temperaturbeständighet och långvarig hållbarhet är avgörande. Med metall-till-metall-tätning och hårda tätningsytor är denna ventil särskilt lämplig för krävande tjänster som involverar ånga, olja, gas, abrasiva medier och högtrycksindustrivätskor.Huadutillhandahåller konstruerade Hard Seal Globe Valve-lösningar med flera kroppsmaterial, tryckklasser, anslutningsalternativ och aktiveringsmetoder för olika industriella applikationer.
Innehållsförteckning
- Vad är en Hard Seal Globe Valve?
- Hur fungerar en klotventil med hård tätning?
- Vilka är nyckelfunktionerna?
- Vilka tekniska specifikationer bör köpare överväga?
- Hård tätning vs. Soft Seal Globe Valve: Vad är skillnaden?
- Var används hårdtätningsklotventiler?
- Hur ska du välja rätt ventil?
- Varför överväga Huadu som en ventiltillverkare?
- Vanliga frågor
- Slutsats

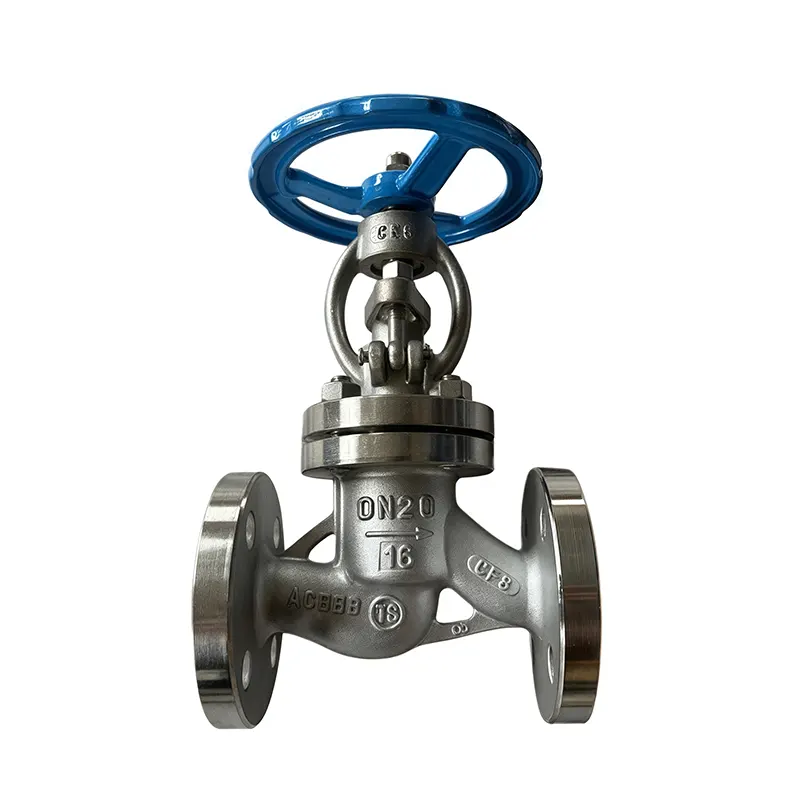

Vad är en Hard Seal Globe Valve?
En Hard Seal Globe Valve är en industriell flödeskontrollventil som använder en metall-till-metall-tätningsstruktur snarare än att förlita sig främst på mjuka tätningsmaterial. Huadu utvecklar den här typen av ventiler för krävande rörledningsmiljöer där temperatur, tryck, nötning och upprepad drift kan utsätta konventionella tätningskomponenter för betydande påfrestningar.
Ventilen använder vanligtvis en klotliknande kropp och en rörlig skiva som rör sig mot eller bort från sätet. Denna rörelse gör att ventilen kan utföra två viktiga funktioner: stänga av rörledningsflödet och reglera flödet. Jämfört med en enkel isoleringsventil ger klotkonfigurationen bättre kontroll över vätskerörelser.
För krävande tjänster kan tätningsytorna hårdbehandlas med Stellite eller andra lämpliga slitstarka material. Denna konstruktion hjälper till att minska nedbrytning orsakad av friktion, erosion och drift vid hög temperatur.
Enligt produktspecifikationerna kan Huadu's Hard Seal Globe Valve konfigureras med konstruktion av kolstål eller rostfritt stål, flera tryckklasser och flera driftmetoder, vilket gör den anpassningsbar till olika industriella projekt.
Hur fungerar en klotventil med hård tätning?
Funktionsprincipen är enkel men mycket effektiv. När ventilen öppnas rör sig skivan bort från sätet, vilket skapar en flödespassage. När handratten, ställdonet eller manövermekanismen flyttar skaftet i motsatt riktning närmar sig skivan sätet och begränsar successivt flödet.
Metall-till-metall-kontakten mellan skivan och sätet skapar det primära tätningsgränssnittet. När de är korrekt konstruerade och tillverkade kan de hårda ytorna ge starkt motstånd mot slitage och erosion under krävande service.
En typisk driftsekvens inkluderar:
- Operatören vrider handratten eller aktiverar det valda ställdonet.
- Spindeln överför manöverkraften till ventilskivan.
- Skivan rör sig i förhållande till sätet för att styra flödespassagen.
- När skivan når sätet upprättar metalltätningsytorna avstängning.
- När den öppnas igen, rör sig skivan bort från sätet för att återställa rörledningsflödet.
Denna kontrollerbara linjära rörelse är en anledning till att klotventiler ofta väljs när både isolerings- och strypningsförmåga krävs.
Vilka är nyckelfunktionerna?
En högkvalitativ klotventil med hård tätning bör väljas utifrån de faktiska driftsförhållandena snarare än bara dess nominella storlek. Flera designegenskaper påverkar direkt tillförlitlighet och livslängd.
1. Metall-till-metall hårdförsegling
Den hårda tätningsstrukturen är designad för krävande driftsmiljöer. Hårda tätningsytor kan ge bättre motståndskraft mot slitage, erosion och temperaturrelaterad nedbrytning än många konventionella mjuka tätningsmaterial.
2. Högtemperaturkapacitet
Huadu listar ett temperaturområde på cirka -29°C till 425°C för den refererade konfigurationen. Detta gör ventilen lämplig för många industriella tjänster som involverar varmvatten, ånga, processvätskor och andra förhöjda temperaturer.
3. Flera tryckklasser
Produkten är tillgänglig i alla tryckklasser inklusive klass 150, 300, 600, 900 och 1500. Detta ger projektingenjörer mer flexibilitet när de matchar ventilen till tryckkraven i rörledningen.
4. Flexibel aktivering
Beroende på projektet kan driften konfigureras genom ett handhjul, växelmekanism, elektriskt ställdon, pneumatiskt ställdon eller hydrauliskt ställdon.
5. Korrosionsbeständiga materialalternativ
Konfigurationer av rostfritt stål är lämpliga för applikationer där korrosionsbeständighet är viktig. Kolstålversioner kan ge en ekonomisk lösning för kompatibla industriella media.
Vilka tekniska specifikationer bör köpare överväga?
För industriell upphandling bör tekniska specifikationer ses över tillsammans snarare än att utvärderas individuellt. Följande tabell sammanfattar nyckelparametrar associerade med den refererade Huadu-konfigurationen.
| Parameter | Specifikation |
|---|---|
| Produkttyp | Hård tätning klotventil |
| Designstandard | API 6D / ASME B16.34 |
| Nominell storlek | 1/2" till 48" |
| Tryckklass | Klass 150 / 300 / 600 / 900 / 1500 |
| Kroppsmaterial | A351 CF8M och andra materialalternativ enligt konfiguration |
| Sätesmaterial | Stellite Hardfaced / PTFE / RPTFE / Grafit |
| Stammaterial | A182 F316 / A182 F316L / 13Cr |
| Avsluta anslutningar | Flänsad / gängad / svetsad (BW/SW) |
| Temperaturområde | -29°C till 425°C |
| Drift | Handratt / Kugghjul / El / Pneumatisk / Hydraulisk |
| Testning | API 598 / Hydrostatiskt skal- och sätetest |
Notera:Faktiska specifikationer bör alltid bekräftas mot projektdatabladet, tillämpliga standarder, mediumegenskaper, tryck-temperaturklassning och tillverkarens tekniska dokumentation före köp.
Hård tätning vs. Soft Seal Globe Valve: Vad är skillnaden?
Tätningsmetoden är en av de viktigaste faktorerna vid val av klotventil. Hård tätning och mjuk tätning är avsedd för olika driftsmiljöer.
| Jämförelse | Hård tätning klotventil | Soft Seal Globe Valve |
|---|---|---|
| Tätningsprincip | Metall-till-metall tätning | Mjukt tätningsmaterial |
| Temperaturbeständighet | Utmärkt för krävande högtemperaturservice | Beror starkt på tätningsmaterial |
| Slitstyrka | Hög med lämplig hårdbeläggning | Generellt känsligare för mekaniskt slitage |
| Slipande media | Mer lämpad för krävande tjänster | Kan ha begränsningar |
| Typiska applikationer | Ånga, kraft, petrokemi, metallurgi | Rena och relativt måttliga tjänster |
Rent praktiskt kan mjuk tätning vara fördelaktig där driftförhållandena är måttliga och exceptionellt tät tätning krävs. Hård tätning blir mer attraktiv när rörledningen involverar hög temperatur, högt tryck, nötande partiklar eller upprepad industriell drift.
Var används hårdtätningsklotventiler?
Förmågan att motstå krävande förhållanden gör Hard Seal Globe Valve-teknologin lämplig för ett brett utbud av industriella system.
- Petrokemiska anläggningar:Används för att kontrollera processvätskor, kolväten och högtemperaturmedier.
- Kraftproduktion:Lämplig för ånga och andra processlinjer med hög temperatur.
- Metallurgi:Användbar där förhöjd temperatur och abrasiva driftsförhållanden skapar ytterligare ventilslitage.
- Olja och gas:Tillämplig på industriella vätskeisolerings- och flödeskontrollsystem när de valda tryck- och materialklassificeringarna är lämpliga.
- Vattenbehandling:Kan integreras i industriella vatten- och processvätskeledningar.
- Allmän industriell bearbetning:Lämplig för vatten, olja, gas, ånga och kompatibla industriella vätskor.
Rätt ventil ska alltid anpassas till det faktiska mediet, temperatur, tryck, flödeshastighet, korrosionsegenskaper och installationskrav.
Hur ska du välja rätt ventil?
Att välja en industriventil endast efter rördiameter kan resultera i prestandaproblem. Inköpsteam och ingenjörer bör utvärdera hela verksamhetsmiljön.
Tänk på följande faktorer:
- Medium:Identifiera om rörledningen bär vatten, ånga, olja, gas, kemikalier eller slipande vätskor.
- Driftstemperatur:Bekräfta både normala och maximala temperaturer.
- Arbetstryck:Välj en tryckklass som uppfyller de faktiska designkraven.
- Nominell storlek:Matcha ventilstorleken med rörledningen och nödvändiga flödesegenskaper.
- Kroppsmaterial:Tänk på korrosion, temperatur, tryck och mekaniska krav.
- Säte och skivmaterial:Välj hårdbeläggning eller andra tätningsmaterial enligt serviceförhållandena.
- Avsluta anslutning:Verifiera kraven på fläns, gängad, stumsvets eller hylssvets.
- Aktivering:Bestäm om manuell eller automatiserad drift krävs.
- Tester och standarder:Bekräfta tillämpliga design- och inspektionskrav innan du beställer.
En kvalificerad ventiltillverkare kan hjälpa ingenjörer att utvärdera dessa variabler och välja en lämplig konfiguration istället för att behandla ventilen som en standardkomponent.
Varför överväga Huadu som en ventiltillverkare?
För industriella köpare är leverantörsförmåga lika viktig som produktspecifikationer. Huadu Valve Group integrerar ventildesign, gjutning, CNC-bearbetning, montering, testning och leveranstjänster för industriella ventilapplikationer.
Enligt dess publicerade företagsinformation har Huadu mer än 11 års produktionserfarenhet, en tillverkningsanläggning som täcker cirka 25 333 kvadratmeter, en årlig produktionskapacitet som överstiger 30 000 enheter och en rapporterad kvalificerad andel av färdiga produkter på 99,8 %.
Dess tillverkningsmöjligheter inkluderar:
- CNC precisionsbearbetning
- Ventilgjutning och montering
- Hydrostatisk och pneumatisk testning
- Produktion av hög- och lågtemperaturventiler
- Skräddarsydda ventillösningar
- OEM- och ODM-tillverkning
Huadu uppger också att dess ventilprodukter levereras till internationella marknader och används inom petroleum, oljeraffinering, naturgas, kemisk bearbetning, kraftproduktion, vattenrening, metallurgi, gruvdrift och andra industrisektorer.
För köpare som letar efter enHård tätning klotventil, utvärdering av tillverkningskapacitet, materialspårbarhet, trycktestning, tillämpliga standarder och teknisk support kan hjälpa till att minska upphandlingsrisker och förbättra den långsiktiga driftsäkerheten.
Vanliga frågor
Vad är den största fördelen med en hårdtätningsklotventil?
Den största fördelen är dess metall-till-metall tätningsstruktur, som kan ge starkt motstånd mot hög temperatur, tryck, slitage och erosion när ventilen är korrekt designad för applikationen.
Kan en Hard Seal Globe Valve användas för ånga?
Ja. Korrekt specificerade hårdförseglade klotventiler är vanligtvis lämpliga för industriella ångapplikationer eftersom deras metalltätningsytor tål krävande temperaturförhållanden. Tryck-temperaturklassificeringen måste verifieras för varje specifik konfiguration.
Vilka material finns tillgängliga för Hard Seal Globe Valves?
Materialalternativ beror på modell och applikation. Huadu listar lösningar för kolstål och rostfritt stål, med komponenter som A182 F316, A182 F316L, 13Cr och CF8M tillgängliga i den refererade konfigurationen.
Vilka tryckklasser finns tillgängliga?
Den refererade Huadu-produkten erbjuds i klass 150, 300, 600, 900 och 1500-konfigurationer. Köpare bör välja tryckklass enligt rörledningens designtryck och tillämpliga standarder.
Kan ventilen automatiseras?
Ja. Förutom handrattsmanövrering inkluderar tillgängliga driftmetoder växeldrift, elektrisk manövrering, pneumatisk manövrering och hydraulisk manövrering, beroende på den erforderliga konfigurationen.
Vilka standarder är förknippade med denna ventil?
De refererade produktspecifikationerna inkluderar API 6D och ASME B16.34 för design, ASME B16.10 för yta mot yta, ASME B16.5 och ASME B16.47 för flänsstandarder och API 598 för testning.
Slutsats
En Hard Seal Globe Valve kan vara en effektiv lösning för industriell flödeskontroll där konventionella mjuka tätningsmaterial kanske inte ger den erforderliga hållbarheten. Dess metall-till-metall tätningsstruktur, hårda ytor, breda tryckklassalternativ och kompatibilitet med krävande media gör den särskilt värdefull inom kraftgenerering, petrokemi, metallurgi, olja och gas, vattenrening och allmänna industriella tillämpningar.
För inköpsteam beror det bästa valet på mer än ventilstorlek. Medium, temperatur, tryck, materialkompatibilitet, tätningskonfiguration, anslutningstyp, aktivering, standarder och testkrav bör alla utvärderas före köp. Om du skaffar en pålitlig industriell ventillösning eller behöver hjälp med att välja lämplig hårdtätningsklotventil för ditt pipelineprojekt,kontakta ossför att diskutera dina tekniska krav, anpassningsalternativ och applikationsvillkor med Huadu-teamet.
