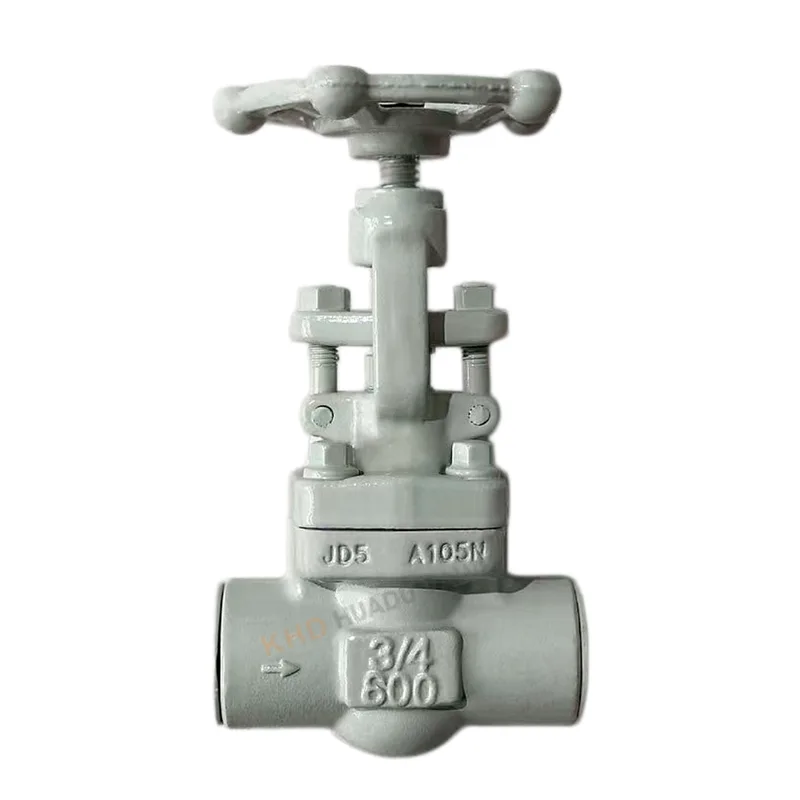

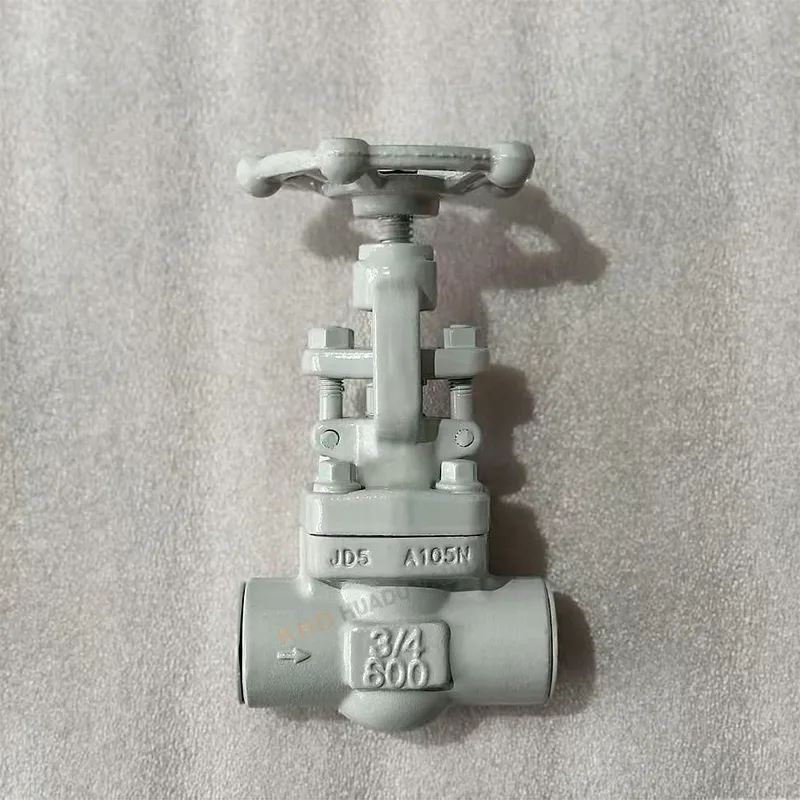

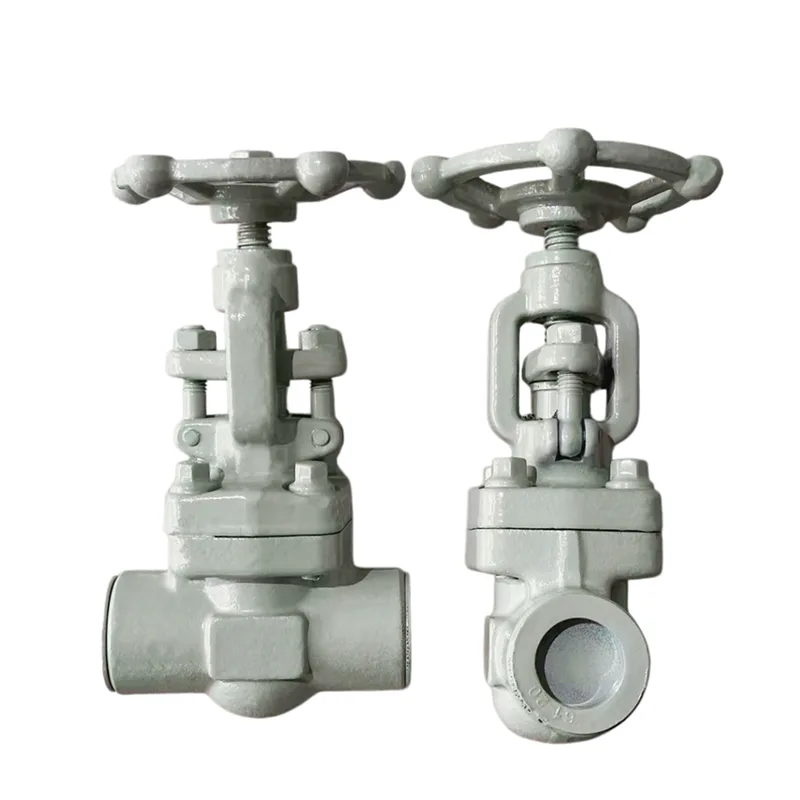

Hylssvetsad smidd grindventil

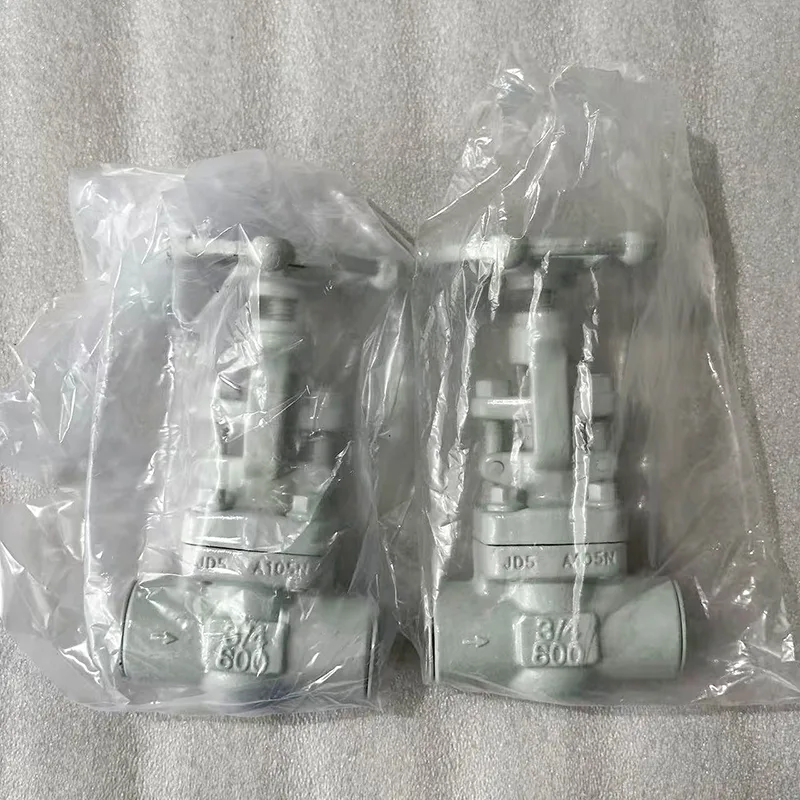

Den muffssvetsade smidda slussventilen är en högtrycksindustriventil designad för rörledningsavstängning och flödeskontroll. Tillverkad av Huadu Valve Group, använder den A105N smidd kolstål och är lämplig för klass 600 arbetsförhållanden. Den används ofta i petroleum-, kemikalie-, kraft- och högtrycksångsystem där säkerhet och tätningsprestanda är avgörande. Den muffssvetsade smidda slussventilen säkerställer stabil drift och lång livslängd i industriell miljö.

Råmaterial och strukturella fördelar

Högkvalitativ kropp i smidd stål

Den muffssvetsade smidda slussventilen är gjord av A105N smidd kolstål, vilket säkerställer:

Hög hållfasthet och densitet

Utmärkt slagtålighet

Inga gjutfel som porer eller sandhål

Strikt materialinspektion

Varje sats av råmaterial testas med spektralanalys för att säkerställa:

Exakt kemisk sammansättning

Inga återvunna eller undermåliga material

Stabil mekanisk prestanda

Fördelar med uttag-svetsanslutning

Den muffssvetsade smidda slussventilens anslutningstyp ger:

Stark tätningsprestanda

Bättre högtrycksmotstånd än flänsar

Minskad läckagerisk i kritiskt system

Tekniska specifikationer

Standardparametrar

Storlek: DN15–DN50 (vanligt lager)

Tryckklass: Klass 300 / Klass 600

Material: A105N smidd kolstål

Typ: Hylssvetsad smidd slussventil

Temperaturområde: -29°C till 570°C

Tillverkningsprocess

Den muffssvetsade smidda slussventilen tillverkas genom:

Integrerad formsmidning

Värmebehandling (normaliseringsprocess)

CNC precisionsbearbetning

Prestandafunktioner

Noggrannhet i tätningsytan på mikronnivå

Noll-läckage tätningsprestanda

Smidig drift utan att fastna

Lämplig för ångsystem med hög temperatur

Användningsområden

Olje- och gasindustrin

Den muffssvetsade smidda slussventilen används ofta i:

Raffinaderiledningar

Oljetransmissionssystem

Naturgasanläggningar

Kemisk industri

Kemiska högtrycksledningar

Korrosiva vätskekontrollsystem

Reaktorinlopp/utloppssystem

Kraftindustri

Ångledningar

Termiska kraftsystem

Kondensatrörledningar

Allmän industriell användning

Högtrycksrörledningar med liten diameter

Utrustning isoleringssystem

Säkerhetsavstängningsapplikationer

Nyckelattribut

FAQ

Vad är en sockel-svetsanslutning?

En hylsa-svetsanslutning är en rörförbindningsmetod där röret förs in i en försänkt hylsa och sedan svetsas runt utsidan. Det används ofta i högtryckssystem med liten diameter.

I fallet med en muffsvetsad smidd slussventil förs röret in i ventiländhylsan och svetsas till en stark, läckagebeständig skarv.

Viktiga egenskaper hos sockel-svetsanslutning

Hög hållfasthet och tryckbeständighet

Utmärkt tätningsprestanda

Lämplig för DN15–DN50 små rörledningar

Minskad risk för läckage jämfört med gängförband

Vanligt i olje-, gas- och ångsystem

Bör hylssvetsventiler demonteras före svetsning?

Ja, absolut. Innan man installerar en muffsvetsad smidd slussventil, ska ventilen INTE vara delvis monterad under svetsning.

Korrekt installationspraxis:

Ta bort interna komponenter om möjligt (eller se till att ventilen är helt öppen)

Sätt in röret helt i uttaget

Behåll ett litet expansionsgap (~1,5–2 mm)

Utför endast svetsning på den yttre fogen

Låt svalna innan du använder ventilen

Viktiga anmärkningar:

Undvik att överhetta ventilhuset

Förhindra att svetsslagg kommer in i ventilkaviteten

Säkerställ korrekt inriktning före svetsning

Felaktig svetsning kan skada tätningsytor och minska ventilens livslängd.

Vad är skillnaden mellan OS&Y och bultad motorhuv?

Dessa är två olika strukturella konstruktioner som används i slussventiler.

OS&Y (Outside Screw & Yoke)

Spindelgängan är utanför ventilhuset

Synlig spindelrörelse indikerar öppen/stäng-status

Enklare underhåll och driftövervakning

Vanligt inom brandskydd och industrisystem

Bultad motorhuv

Motorhuven är ansluten till ventilhuset med bultar

Inre skaftdesign (inte synligt externt)

Kompakt struktur

Används ofta i allmänna industriella applikationer

Enkel jämförelse:

OS&Y = extern synlighet + enkel driftövervakning

Bultad motorhuv = kompakt + kostnadseffektiv struktur

Båda typerna kan appliceras i en muffsvetsad smidd slussventil beroende på projektkrav.
