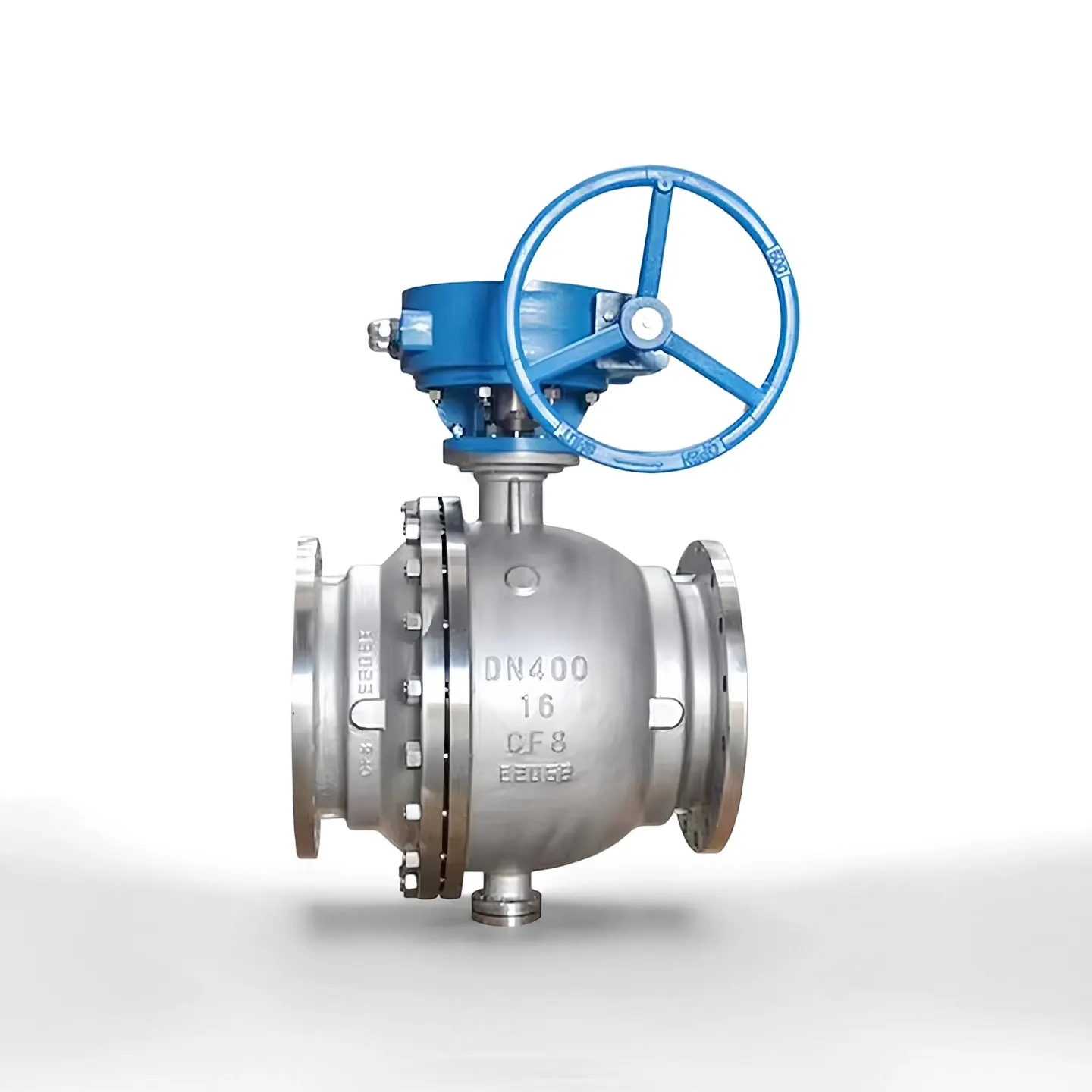

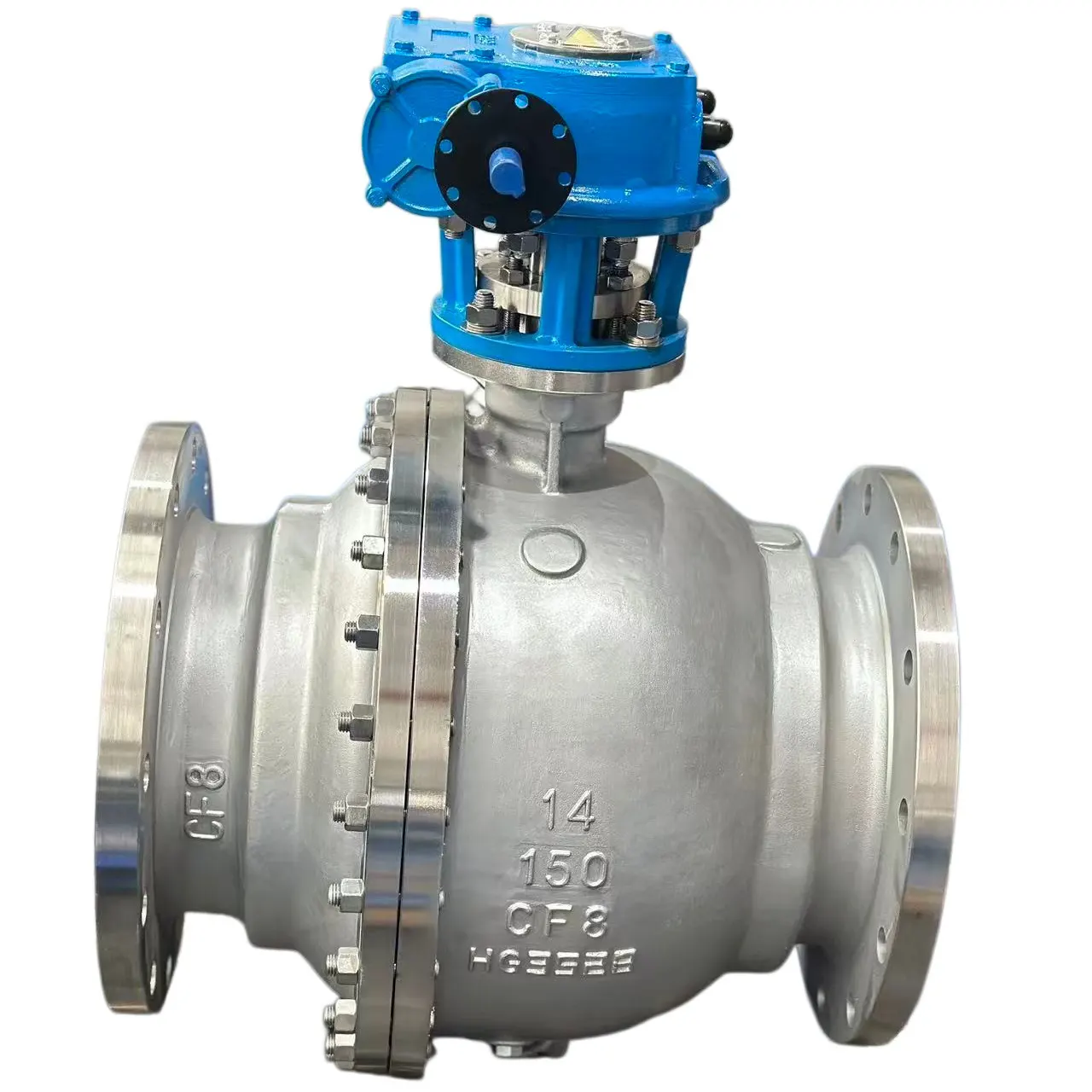

Rostfritt stål fast kulventil Smidd flänsad kulventil

Produktegenskaper

- Tappmonterad fast kulstruktur, lämplig för arbetsförhållanden med stor borrning och högt tryck.

- Smidd ventilkropp med tätt material, hög mekanisk hållfasthet och bra anti-korrosionsprestanda.

- Full portdesign, litet flödesmotstånd, stor flödeskapacitet, bekvämt för rengöring av rörledningar.

- Fjäderbelastad flytande säte inser dubbelriktad tät avstängning, låg läckagehastighet.

- Anti-utblåsningsskaftdesign, inbyggd i antistatisk och brandsäker struktur som överensstämmer med API 607.

- Självavlastande säte för onormalt övertryck i hålrummet för att förbättra driftsäkerheten.

- Lågt driftvridmoment, stöder frekventa öppnings-stängningscykler för långsiktig stabil service.

Nyckelattribut

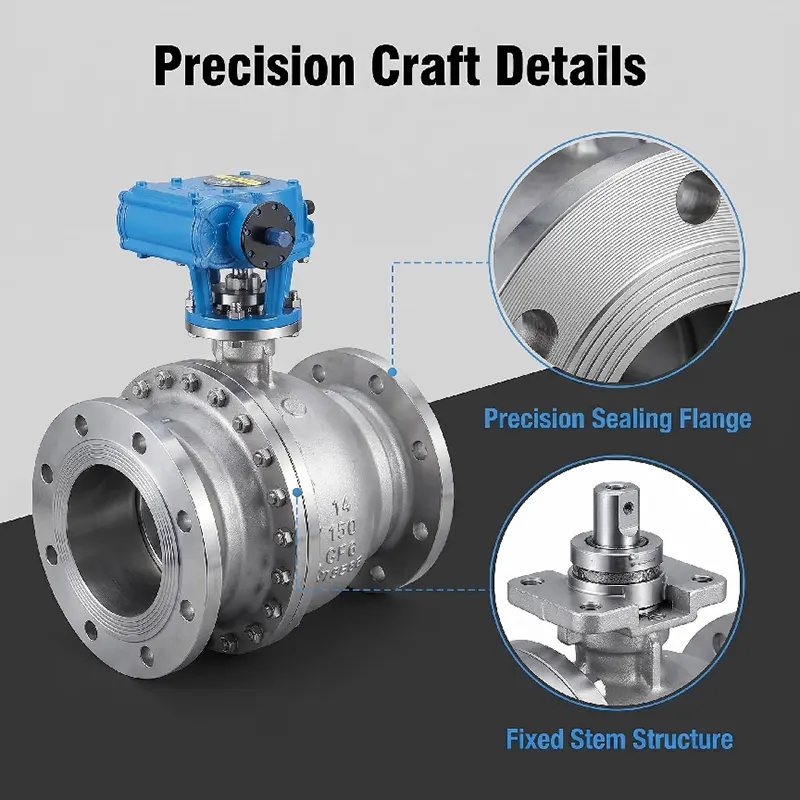

Produktstruktur

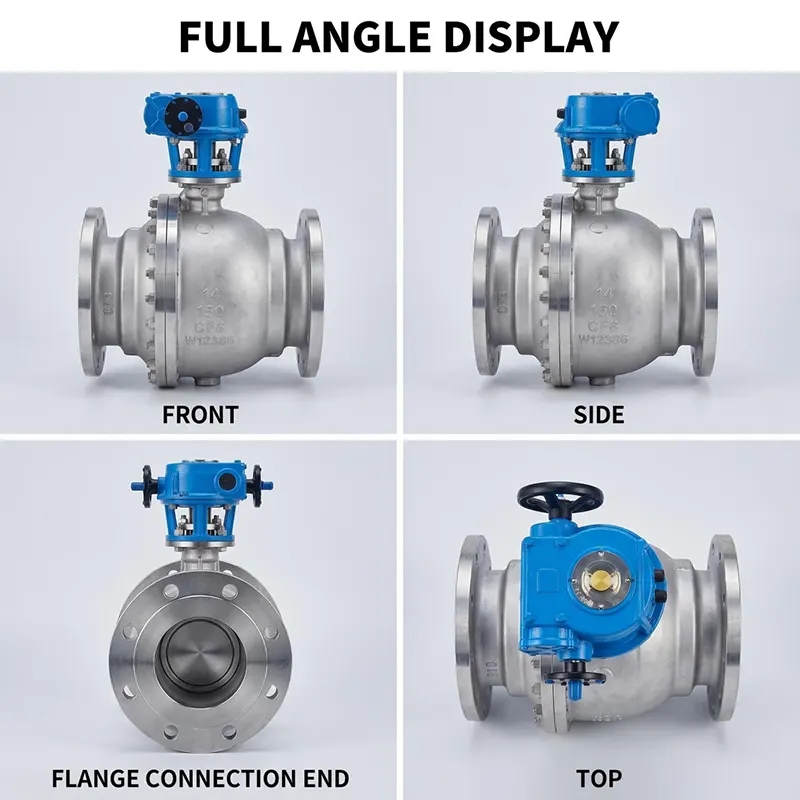

Detta är en fast kulventil i rostfritt stål, smidd flänsad kulventil. Kulan stöds av övre och nedre axeltapp istället för att flyta av säteskraft. Huvudkomponenterna inkluderar smidd ventilkropp, motorhuv, fast kula, övre och nedre axeltapp, fjäderförspända flytande säten, anti-utblåsningsskaft, flänsanslutningsändar och ISO 5211 toppmonteringsdyna för ställdon. Dubbel block & bleed funktion kan tillhandahållas på begäran. Alternativ för flänsyta: RF, RTJ.

- Ventilhus / motorhuv: Smidet rostfritt stål A182 F304 / A182 F316L

- Kula: Smidet rostfritt stål, hårdförkromad eller Stellite hårdbelagd

- Stam: A182 F316 rostfritt stål

- Sätestätning: PTFE / RPTFE för mjuk tätning; Stellite 6 hårdlegering för hårdförslutning av metall

- Packning & O-ring: FKM, PTFE, anpassad för olika temperaturmedia

- Bultar: B8 / B8M bultar i rostfritt stål

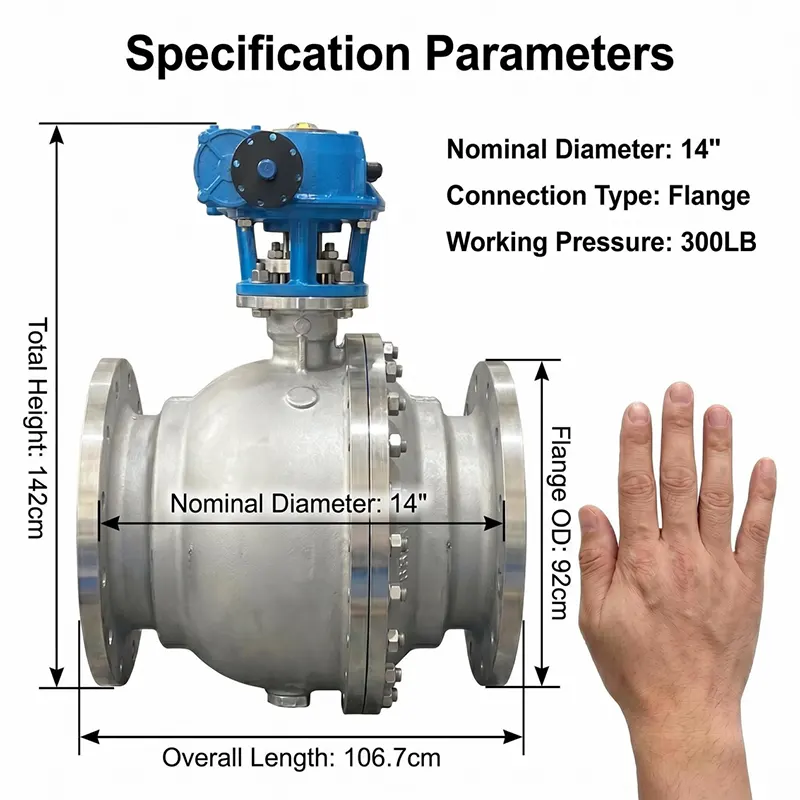

Tryck & temperaturområde

-Tryckklass: PN16-PN100, Class150-Class2500

- Arbetstemperatur:

• Mjuktätningsversion: -29℃ ~ +200℃

• Metal hårdförsegling version: -29 ℃ ~ +425 ℃

-Teststandard: API 598, skaltest 1,5 gånger nominellt tryck; sätestest 1,1 gånger nominellt tryck

-Storleksområde: DN50-DN600 (NPS2"-NPS24")

Operationstyper

-Manual: Snäckväxeloperatör för stort vridmomentbehov

-Pneumatisk: Enkelverkande / dubbelverkande pneumatisk ställdon, med gränslägesbrytare och magnetventil

-Elektrisk: På-av-typ eller modulerande elektriskt ställdon för automatisk fjärrkontroll

-Hydraulisk / elektrohydraulisk aktivering tillgänglig på särskild begäran

Alla ställdon passar ISO 5211 monteringsplattform.

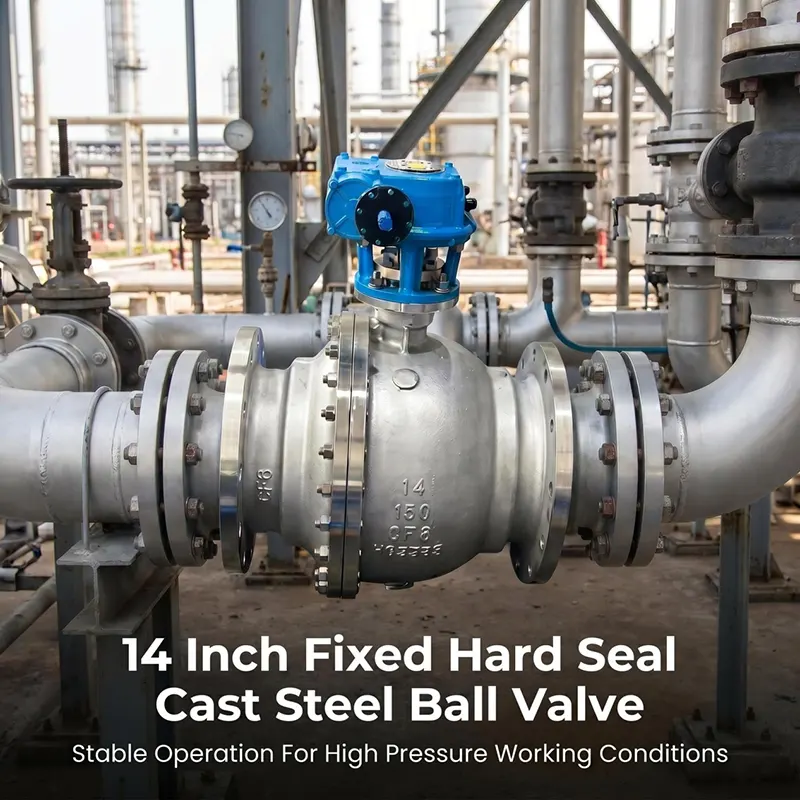

Ansökningar

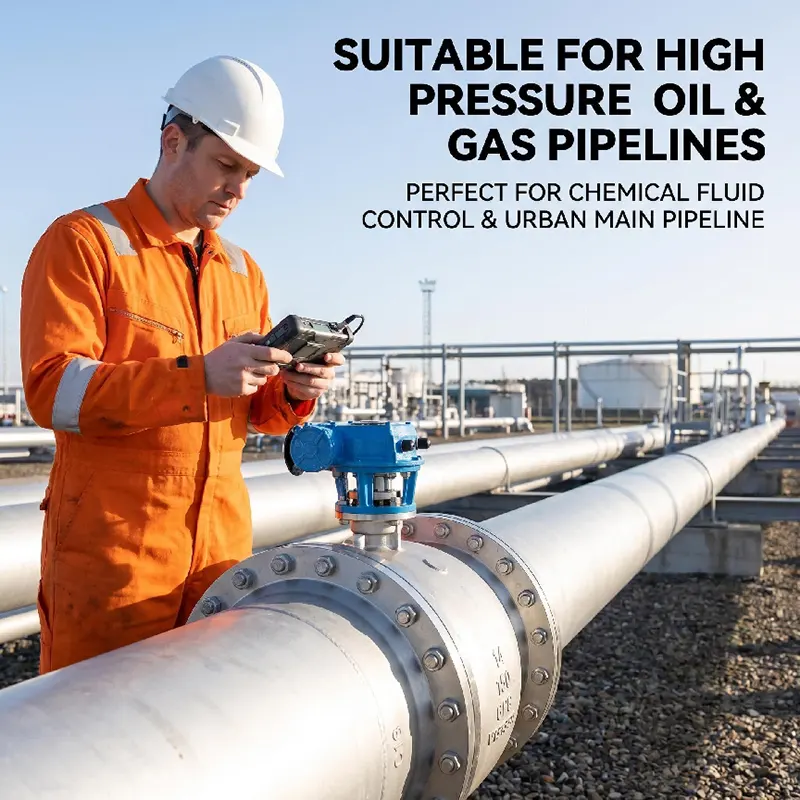

Allmänt antagen för on-off och isoleringstjänst för vätska, gas och korrosivt medium. Används huvudsakligen i långväga olje- och gasledningar, petrokemiska anläggningar, kemisk bearbetning, kraftproduktion, vattenrening, LNG och andra tunga industriprojekt.

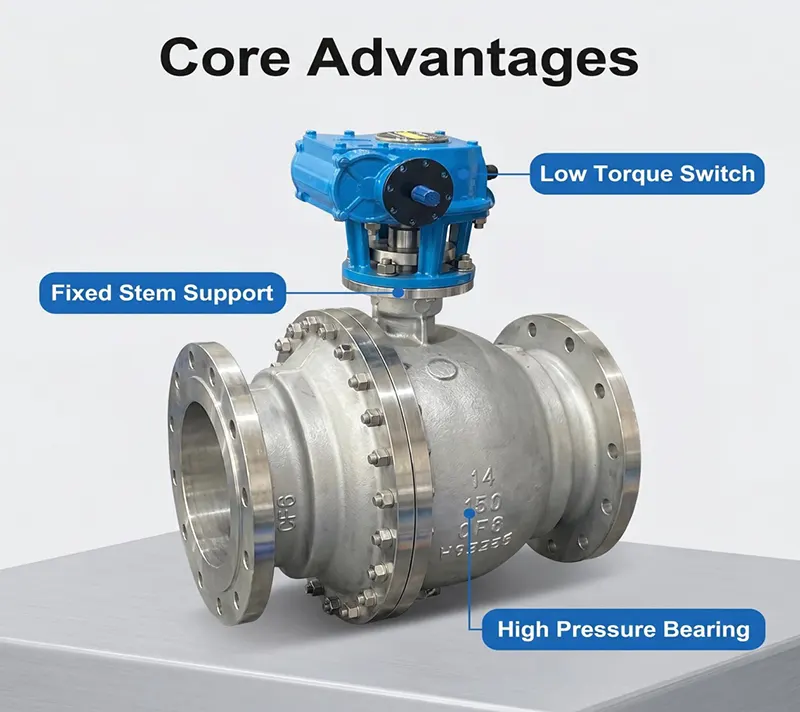

Varför välja vår fasta kulventil i rostfritt stål Smidd flänsad kulventil?

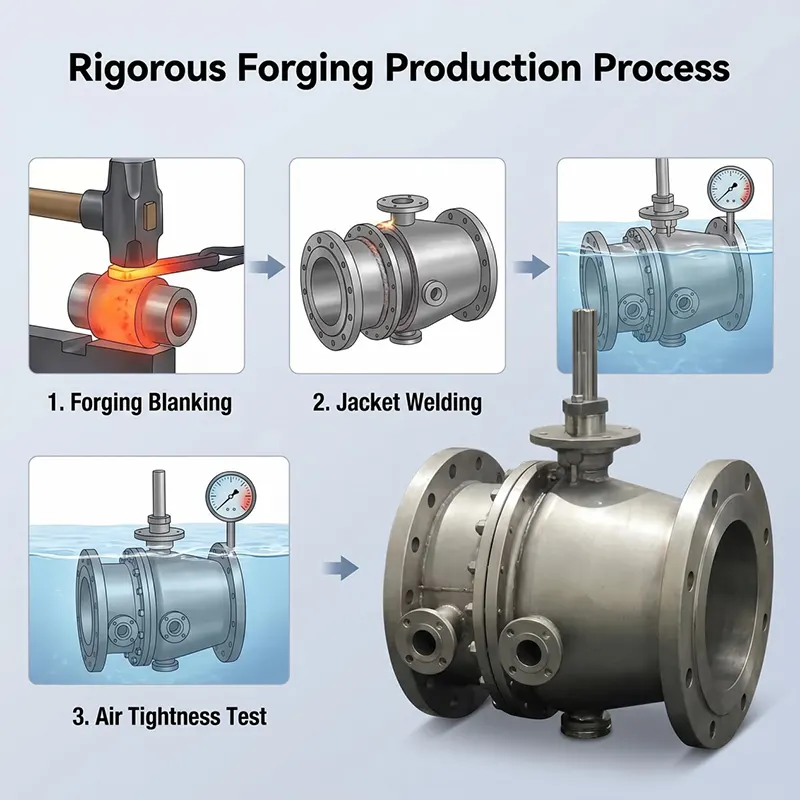

1. Anta full smidesprocess, inre material kompakt utan gjutporositetsdefekter, passa högtrycksrörledning.

2. Trunnions fasta kuldesign minskar avsevärt driftsvridmomentet för stora högtrycksarbetsförhållanden.

3. Strikt materialinkommande inspektion, varje ventil klarar fullt hydrostatiskt och gassätesläckagetest före leverans.

4. Stöd två versioner av mjuktätning och hårdförsegling av metall för att matcha olika temperatur- och medelkrav.

5. Vi erbjuder komplett teknisk support, ritningsgranskning och eftermarknadsvägledning för ditt projekt.

Inköpsguide

Ange nedanstående information när du skickar förfrågan:

1. Nominell storlek och tryckklass

2. Arbetsmedium, faktisk arbetstemperatur

3. Tätningstyp: mjuk tätning eller hård metallförsegling

4. Driftstyp (snäckväxel / pneumatisk / elektrisk etc.)

5. Flänsstandard & flänstyp (RF / RTJ)

6. Särskilda krav: brandsäker, DBB-funktion, anti-korrosionsbehandling etc.

Vår ingenjör kommer att erbjuda rätt förslag enligt ditt arbetstillstånd.

Förpackning & Frakt

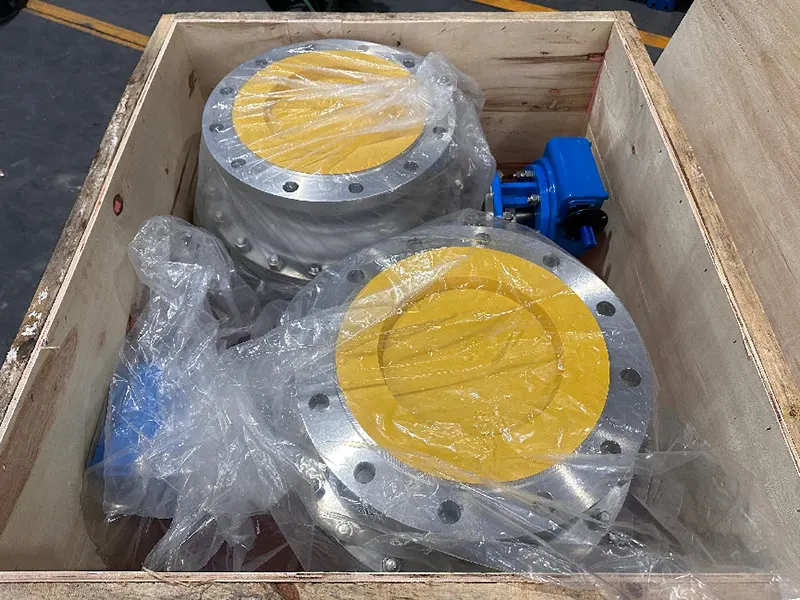

Varje ventil kommer att rengöras och skyddas innan packning. Ventilportarna är förseglade med plastlock för att hålla det inre hålrummet rent. Ventiler är förpackade i solida plywoodlådor lämpliga för sjöfrakt. Vi stöder EXW, FOB, CIF, DAP och andra handelsvillkor. Varor kan levereras till anvisad hamn eller lager.

OEM & ODM

Vi accepterar OEM- och ODM-beställningar. Vi kan skräddarsy kroppsmaterial, tätningsmaterial, flänsstandard, speciell förlängningsskaft, specialmålning och logotypmärkning enligt kundens ritning eller tekniska krav. Flexibel MOQ för projektorder.

Inspektion & Provning

Varje ventil genomgår en komplett inspektion före leverans enligt API 598 standard.

- Inkommande inspektion av råmaterial: kemisk sammansättning av material och kontroll av mekaniska egenskaper, materialspårbarhetsprotokoll tillhandahålls.

- Hydrostatiskt test av skal: 1,5 gånger nominellt tryck för ventilhus och motorhuv.

- Sätesläckagetest: 1,1 gånger märktryck, vatten eller kvävemedium.

- Visuell kontroll, måttkontroll, färg- och ytbesiktning.

- Vittnesprov av tredje parts institut som SGS, BV är acceptabelt på kundens begäran.

- Full uppsättning dokument inklusive MTC materialtestcertifikat, hydrotestrapport, certifikat om överensstämmelse kan tillhandahållas.

Installations- och underhållsguide

- Rengör rörledningen noggrant före installation för att rensa svetsslagg, sand och skräp, undvik skador på tätningsytan.

- Montera ventilen i korrekt flödesriktning, dra åt flänsbultarna korsvis och jämnt.

- Håll inte ventilen i halvöppet läge för långtidsförvaring eller arbetsstatus.

- För regelbunden drift, kör en stängningscykel med full slaglängd med jämna mellanrum för att förhindra att tätningen fastnar.

- Kontrollera flänsförband, spindelpackning med avseende på externt läckage under rutinmässig platsinspektion.

- Byt ut slitna tätningsdelar under planerat avstängning; använd matchande tätningsmaterial för ditt arbetsmedium.

- Om den är utrustad med ställdon, kontrollera ställdonets vridmoment, gränslägesbrytarens status regelbundet.

Service efter försäljning

-Garantiperiod: 12 månaders garanti räknat från leveransdatum, mot tillverkningsfel.

-Vi tillhandahåller teknisk support inklusive ritningsgranskning, parameterbekräftelse och driftvägledning.

-Vårt ingenjörsteam svarar på tekniska förfrågningar inom 24 arbetstimmar.

-Reservdelar (säten, packningar, spindelpackning) finns att beställa.

- Teknisk konsultation på plats kan ordnas för storskaliga projektorder.

Obs: Garantin täcker INTE skador orsakade av felaktig installation, felaktig användning eller felaktigt mediumskick.

Relaterade rekommenderade produkter

-Flytande kulventil (2 delar / 3 delar rostfritt stål kulventil)

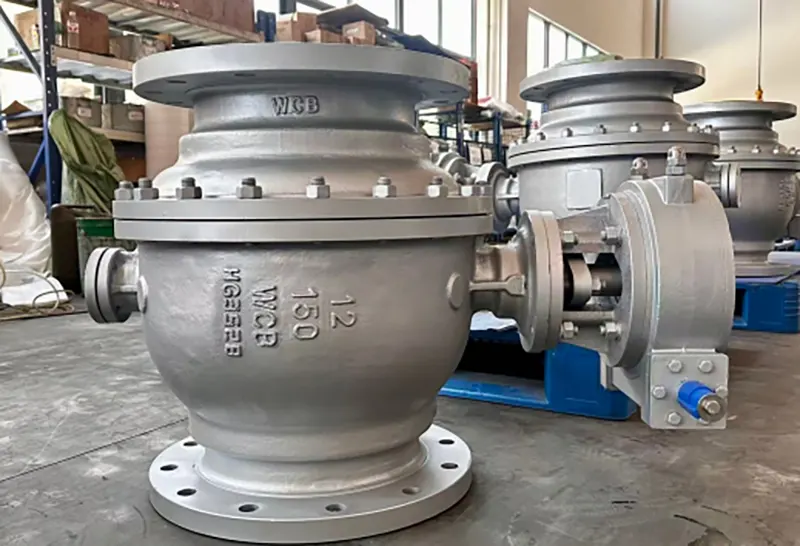

-WCB fast kulventil i kolstål

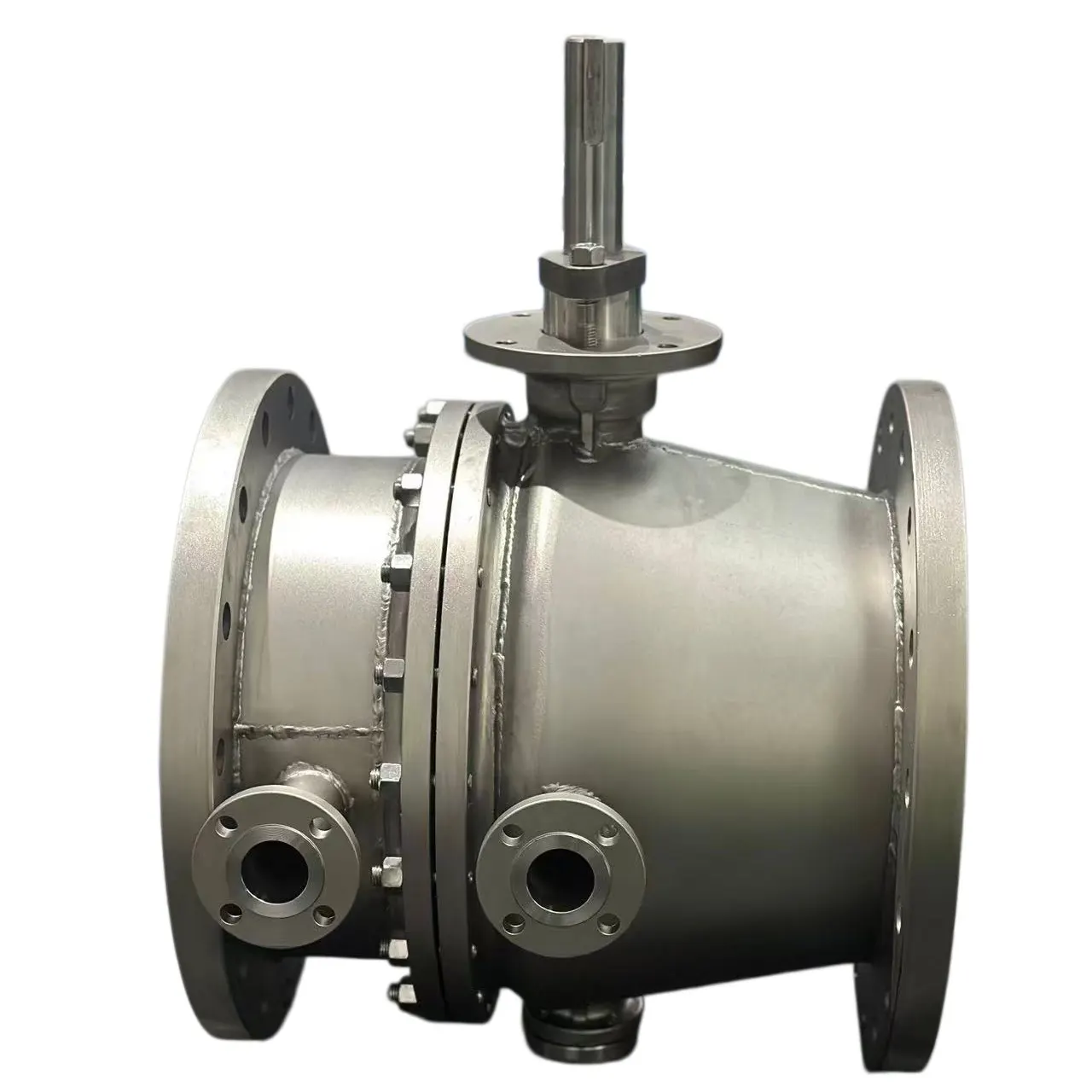

-Jacket isolerad fast kulventil för högviskös medium

-Kulventil med pneumatisk/elektrisk komplett ställdonsats

-Hårdförseglad fast kulventil i metall för högtemperaturservice

Vår fabriksstyrka

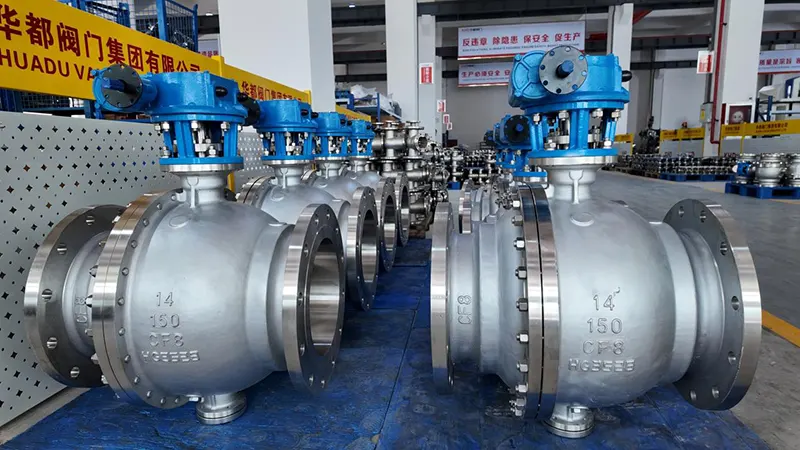

Huadu Valve Group är beläget i Wenzhou Kina, specialiserat på industriell ventildesign, smide, bearbetning och montering. Vi äger kompletta produktionslinjer inklusive smidesverkstad, CNC-bearbetningsverkstad, monteringsverkstad och oberoende testlabb. Alla kritiska produktionsprocesser är färdiga i egen regi, inte helt outsourcade. Vi har rik erfarenhet av utländska projektordrar för oljegas, petrokemi och vattenförsörjning. Våra produkter exporteras till Sydostasien, Mellanöstern, Europa och andra regioner.

Ring för förfrågan

Skicka oss dina detaljerade arbetsvillkor inklusive storlek, tryck, medium, temperatur, driftstyp och speciella krav. Vårt tekniska team kommer att utvärdera och förbereda en formell offert åt dig inom kort. Välkommen provbeställning och stort projektsamarbete.
